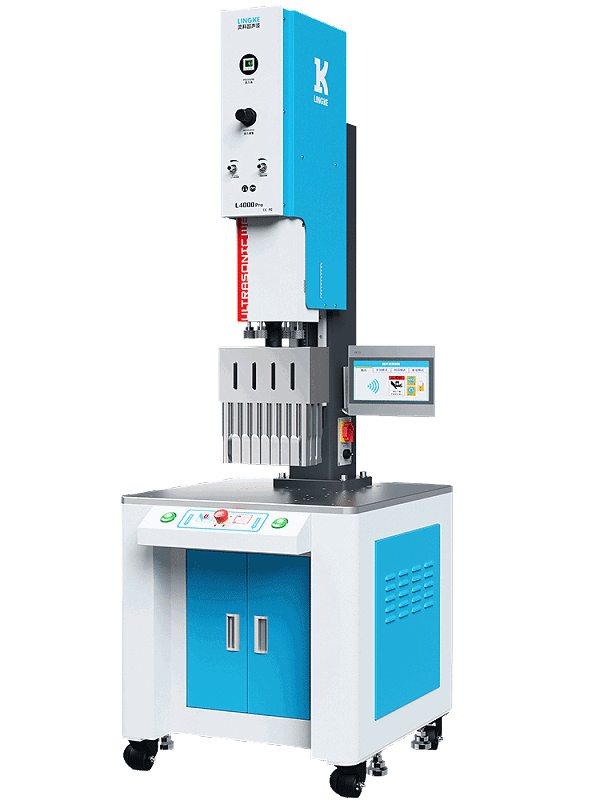

灵科超声波塑料焊接机 15kHz-4200W L4000 Pro 数字
  • 灵科超声波塑料焊接机 15kHz-4200W   L4000 Pro 数字

超声波频率:15kHz        超声波功率:4200W

焊接模式:手动、时间、能量

特点:集成多种焊接控制技术;底模水平调节(选配:XY焊接平台);数位化控制压力触感检测套件;数据管理:自带储存/传送焊接资料,便于数据智能追踪;符合欧洲CE安全规范之操作模式

产品简介 / Introduction
产品特点 Product feature

页面

01智能化系统,配置10⼨全彩⾼清智能触摸屏

02立柱、发振筒采用高强度滑轨连接设计,确保焊接强度,下压回升高机械强度和高精密度

03集成多种焊接控制技术

04底模水平调节(选配:XY焊接平台)

05数位化控制压力触感检测套件

06符合国际CE、FCC认证标准

07双⼿启动,前沿设有紧急制动按钮

产品参数 Product Parameters
  • 机器型号L4000 Pro
  • 频率15kHz
  • 额定功率4200W
  • 输入电压AC 220V
  • 气缸规格100×100
  • 机身行程373mm
  • 输出时间0.01-9.99s
  • 输入气压>1,≤7 bar
  • 焊接面积∅350mm
  • 操作开关双手启动
  • 压机尺寸见表格
  • 电箱尺寸878×750×2280
b12cce4475224e65ad857d6270e8cbfa_2
技术规格 technical specifications
机型 Type
L4000   Pro
率 Frequency 15kHz
功率 Power
4200W落地型
输入电压 Input voltage
AC220V
气缸规格 Cylingder Size(mm) 100×100
机身行程 Machine journey
373mm
输出时间 Oscillation time
0.01-9.99s
输入气压 Air pressure
>1,≤7bar
焊接面积 Welding capability
Φ350mm
操作开关 Operation Swi tch

双⼿启动,前部有紧急制动,也可附加外部开关

外形尺寸 Size(mm) 压机 Press
878×750×2280

电箱 Generator 485×290×138

净重 Weight 压机 Pr ess 284kg

电箱 G enerator
9.5kg

工作模式 Mode 数字化机型:时间模式/手动模式/能量模式
模拟机型:时间模式/⼿动模式


产品功能 Product FUNCTION

控制精度:

时间精度0.01s,压力精度0.01bar

5种智能管理:

振幅管理、 品质管理、配方管理、数据导出、安全管理

触发模式:

时间触发、压力触发

3种压力控制:

触发压力控制、焊接压力控制、冷却压力控制

3种焊接应用模式:

自动化流水线模式、欧洲安全模式、脉冲模式

智能控制反馈功能:

 实时自动追频功能、 锁频功能、电路恒压功能

物联功能:

RS232/485数据对接、打印机输出

3种操作模式:

手动模式、 时间模式、 能量模式


主要应用场景
  • 20181029112727000930/resource/images/ec7e9115cd434b839c448f038eceeaaf_2.jpg
  • 20181029112727000930/resource/images/ec7e9115cd434b839c448f038eceeaaf_4.jpg
  • 20181029112727000930/resource/images/ec7e9115cd434b839c448f038eceeaaf_6.jpg
  • 20181029112727000930/resource/images/ec7e9115cd434b839c448f038eceeaaf_8.jpg
  • 20181029112727000930/resource/images/ec7e9115cd434b839c448f038eceeaaf_10.jpg
  • 20181029112727000930/resource/images/ec7e9115cd434b839c448f038eceeaaf_12.jpg

医疗器械、汽车配件、3C消费性电子、液体过滤器、化妆品、 手机配件等高精密高稳定需求行业,对尼龙+玻纤、PP、PC、PE、PET等多种材料,均展现出优异焊接效果
