熔接模式设定：深度、时间
应用：多用千大型汽车零部件、塑胶产品、家电用品、办公自动化零件业。
特点：多种语言界面；易于操作的触控显示屏；多阶段熔接；储存操作条件；替换治具方便；装有隔音装置；
01使用高频率，摩擦效果高
02使用IGBT方式AMPA
03使用ASIC电站
04自动保持振幅恒定
05可控制输出功率
06熔接模式设定：深度、时间
07自动谐振功能
|
整机尺寸 Overall dimensions |
宽960mm长1650mm高1990m Width 960mm length 1650mm height 1990mm |
|
上模具重量 Weight of upper mold |
5~15Kg |
|
焊接面积 Welding capability
|
20-60cm2 |
|
振幅 Amplitude |
0.4-1.8mm |
|
振动频率 Vibration frequency |
220-260HZ |
|
负载振动输出 Load vibration output |
5.5KW |
|
电压 Voltage |
AC380V, 3相 AC380V,3 phase |
|
输入容量 Input capacity |
13KVA |
|
系统控制 System control |
PLC三菱FX3U PLC Mitsubishi FX3U |
|
触摆屏 Touch screen |
三菱GT11系列 Mitsubishi GT11 series |
|
熔接方式 Welding mode |
时间模式、 深度模式 Time mode,depth mode |
|
储存结果 Store Results |
100个 lOOpcs |
|
焊接结果分析 Analysis of welding results |
合格、 不合格 Qualified,unqualified |
|
多阶段压力控制 Multi stage pressure control |
|
|
环境温度 Ambient temperature |
0-50°C |
|
台面行程 Table travel |
300mm |
|
台面移动速度 Table moving speed |
250mm/s(最大） 250mm/s(maximum) |
|
台面压力 Table pressure |
10-400kg |
|
安全门开启空间 Opening space of safety door |
宽800mm高540mm 800mm width and 540mm height |
|
总机重量 Total weight |
1480kg |

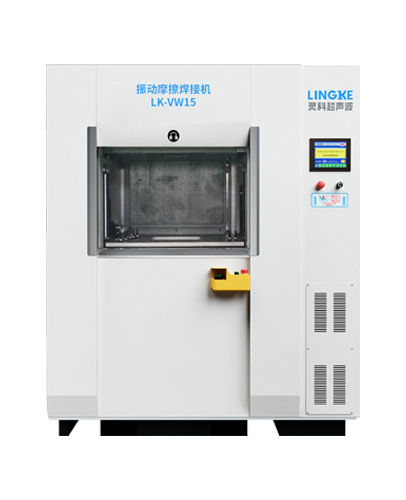

LK-VW15线性振动摩擦焊接机是专用千焊接大型或不规则形状热塑性工件的塑料焊接设备。该设备最大可以焊接60cm2的大型不规则塑料工件及多种较小尺寸的塑料工件。LK-VW15配备数字振动变频功率源，具有自动谐振和频率自动追踪调整频率功能。本机使用便千操作的触摸屏控制显示及专业控制软件。熔接强度高、品质好，多用于大型汽车零部件、塑胶产品、家电用品、办公自动化零件业。
适用于焊接冷凝管、 进气管、水室分管、节温器、
警示灯、照地灯、小示宽灯、ECU、碳罐、 油壶、 水壶、 动力转向油杯、割草机油箱等园林机械应用等
