设备参数：
|
机型Model |
LK-RB02L |
LK-RB04L |
LK-RB06L |
LK-RB08L |
|
功率Power |
2000W |
4000W |
8000W |
15000W |
|
输入电压InputVoltage |
AC380V |
AC380V |
AC380V |
AC380V |
|
输入气压AirPressure |
1.5-10 bar |
1.5-10 bar |
1.5-10 bar |
1.5-10 bar |
|
热熔温度 Temperature OfHeatWelding |
室温至400°℃温度可调，全数字显示all-digital display |
|||
|
热熔时间 Time OfHeatwelding |
0.1-60s可调 |
0.1-60s可调 |
0.1-60s可调 |
0.1-60s可调 |
|
焊接面积 WeldingCapabilit(mm)
|
250×200 |
400×250 |
600×400 |
800×400 |
|
焊接速度WeldingSpeed |
200pcs/h |
200pcs/h |
200pcs/h |
200pcs/h |
|
外形尺寸Size(mm) 长(L)×宽(W)×高(H) |
1450×850×1800 |
1380×900×1800 |
1580×1170×2100 |
1450×1650×2100 |
|
净重Weight |
300kg |
400kg |
500kg |
600kg |
结构简述：

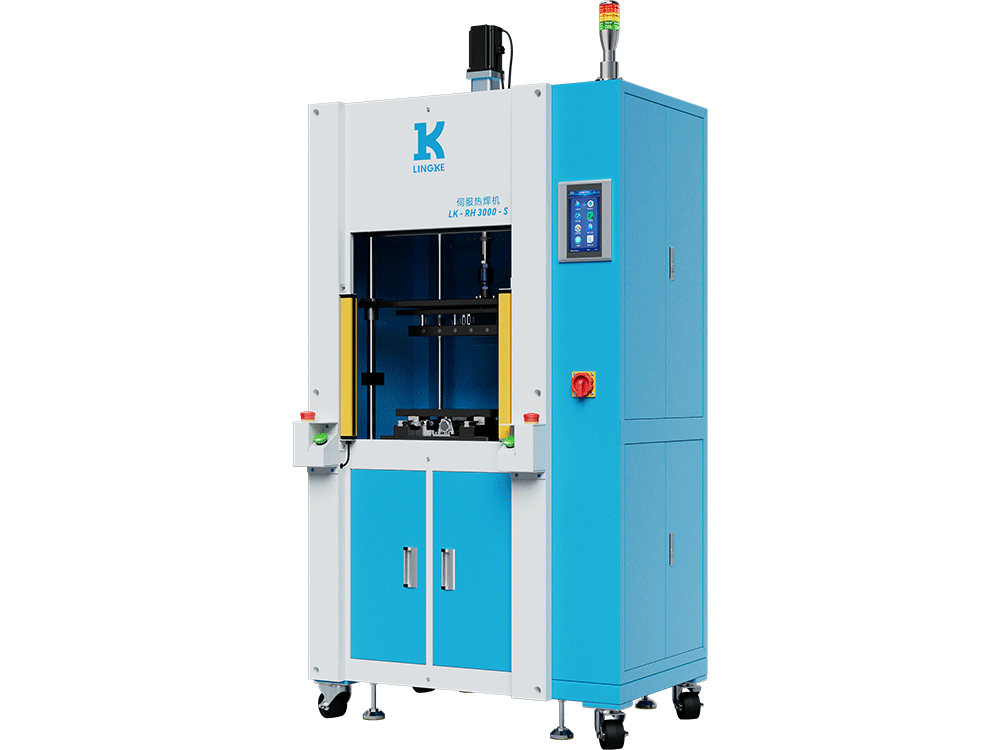

本热板机 采用立式结构，上下模通过两个气缸独立驱动，用圆柱导轨定位，安装快速排气阀，使热板在刚运行时快速运行，当运行到热熔限位后转为慢速合模，增加工作效率，同时提高焊接质量；热板采用气缸驱动，用直线方轨定位，前后两端安装缓冲装置，使热板运行更加快速，高效，稳定；真空吸盘采用真空泵产生负压，吸住小的焊接件；
电气控制系统：
热板机安装完毕后，通上 380VAC电源，带N线；气压调到 0.4MPa ——0.6MPa，把电控箱上的总空开合上，合上上下加热板空开及控制电源空开，设置温控表温度到原材料需要值，系统开始加热；等到加热温度到达设定值并保持温度1-2 小时
（！注意：设备一定要安全接地）
安装前的准备：
首先检查机器的完整情况，按附件清单检点随机附件是否齐全。
调整好其中心高度，固定好四个脚。
安装：
安装电气控制箱电源进线，按电气接线图接通电源，并仔细检查各连接点螺钉在运输过程中有否振松、脱落，并予以拧紧、复位等。
接通供气气源——清理整机——全面检查一次，润滑处加润滑油后，接通电源试各动作，保证接入电源正确无误，如转向与要求相反，可在断开外电源，并确认已断电后改变供电电源线任二相接线。
空车试验准备工作完成后，即可进行空车试验。
机器要经常保持清洁和良好润滑状态，平时做好揩拭和润滑工作。经常检查各部件润滑油，及时加入相应牌号的润滑油。使用半年后，应检查各类油品，并及时更换。
（轴承中用3号工业润滑脂润滑）
每周检查一次压缩空气供气系统，排出气源三联体上空气过滤器中的水，并给油雾器加油至规定位置。
