“超声波焊头模具”设计的基本知识（一）

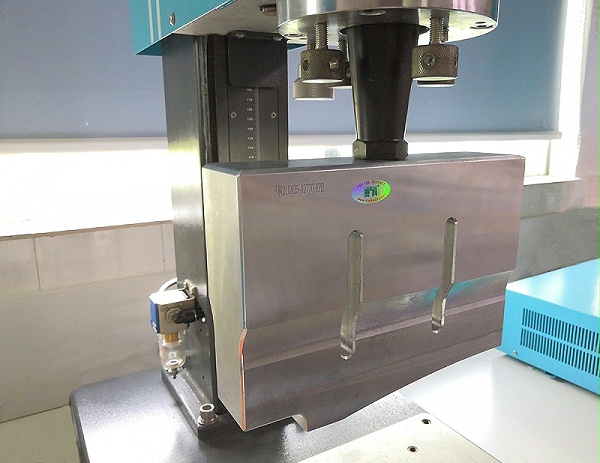

也许很多人会认为超声波焊头模具的设计和生产可能非常简单。千万不要误解。使用加工不当或不协调的焊头，会给生产带来昂贵的损失——破坏焊接效果，更严重的直接导致换能器和发生器的损伤。

因此，超声波模具的设计决不像它的外观那么简单。相反，它需要大量的专业知识和技能。那么，如何确保焊接头最经济地工作呢？如何保证焊头能有效地将换能器转换的机械振动传递到工件上，形成持续稳定的焊接？

超声波模具是超声波技术中最具技术深度的一个方面。即使有几年的设计和开发经验，相信只有通过严格的测试和质量控制，才能生产出最好的焊接。灵科超声波生产的所有焊头和模具，无论是标准产品还是客户的要求，都是用最好的材料制作的，同时经过反复测试。焊头的形状、强度、音频等各种参数经过多次试验，可以满足最严格的标准，焊头和模具可以达到最完美的匹配。

一、模具振幅参数。

振幅是需要焊接的材料的重要参数，相当于铬铁的温度，如果温度达不到，就无法熔接的温度过高，原材料烧焦，结构破坏，强度变差。

由于各公司选择的换能器不同，换能器输出的振幅也不同，通过适应不同变比的变幅杆和焊头，可以校正焊头的工作振幅，通常换能器的输出振幅为10-20μm，工作振幅一般为30μm左右，变幅杆和焊头的变比与变幅杆和焊头的形状、前后面积比等因素有关。以形状来说，如指数型变幅、函数型变幅、阶梯型变幅等，对变比影响很大，前后面积比与总变比成正比。选择不同公司品牌的焊接机，最简单的方法是按工作焊头的比例尺寸制作，保证振幅参数的稳定。

二、模具频率参数。

任何公司的超声波焊接机都有中心频率，如20kHz、40kHz等，焊机的工作频率主要由换能器、变幅杆和焊机的机械共振频率决定。

发生器的频率根据机械共振频率调整，达到一致性，使焊头处于共振状态，各部分设计为半波长的共振体。发生器和机械共振频率有共振作业范围，一般设定为±0.5kHz，在此范围内，焊机几乎可以正常工作。当我们制作每个焊头时，我们会调整谐振频率，要求谐振频率和设计频率误差小于0.1kHz。例如，20kHz焊头的焊头频率控制在19.90-20.10kHz，误差为5‰。
