家用加湿器的超声雾化,超声波系统的关键作用

返回列表 来源: 发布日期: 2021.08.06
提起超声波,大多数人第一反应就是医疗应用上的B超,其实超声波的应用范围十分广泛,灵科超声波最常为大家介绍的就是应用在焊接上的超声波焊接技术。今天灵科超声波为大家分享一下超声波在医疗行业上的应用-超声波雾化。
超声雾化概述:在超声作用下,液体在气相中分散并在液体表面形成细雾飞逸的过程称超声雾化。其空化作用是超声成雾的主要原因。
超声波频率和雾滴直径

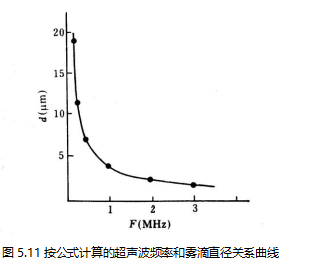

雾化速度和功率密切相关,功率大则产生的雾量多。还与成雾的液体表面张方、密度、粘度、蒸气压、温度等因素有关。图5.11表明雾滴的直径与频率的关系曲线。表5. 5列出了超声频率与采用的换能器形状和雾粒直径以及这种频率下的雾化器的用途的关系。

频率

声辐射器形状

雾粒直径

用 途

10-100kHz

夹心压电换能器

磁致伸缩换能器

120-30μm

促进燃烧

金属粉末制取

100-300kHz

圆形或方形金属共振板

30- 15μm

小型吸入器

300—800kHz

圆形压电片厚度振动

15-7μm

医用吸入器

800kHz-3MHz

圆形压电片厚度振动

7 -2μm

火焰光谱分析

医用吸入器

家用加湿器

                                    (表5.5   超声波频率与雾粒的直径关系)
低频用的超声雾化装置由于常用在燃料油燃烧或金属粉末制取。因此,功率要求大,所以在换能器末端还要加一节变幅杆,以放大振幅,其液体入口位于变幅杆的位移节点。其端点的阀块用于调节雾滴和雾量。如图5. 12所示。低频超声波雾化装置由超声波发生器、超声波换能器、变幅杆、弹簧、阀块组成。高频用的超声雾化器常用于家用加湿器和医用吸入器。其雾化装置如图5. 13所示。
                                              低频超声波雾化装置 高频超声波雾化装置
医用吸入超声雾化器和家用超声加湿器:

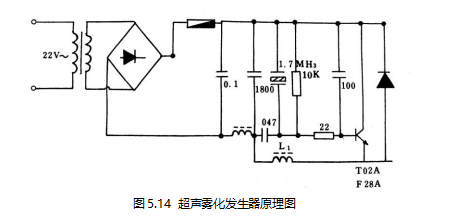

医用吸入超声雾化器和家用超声加湿器其工作原理基本相同。医用吸入超声雾化器使用了一只吸入面罩,其它组成都相同。图5. 14为其工作原理及组成。当超声波发生器与其换能器产生自激振荡时,换能器向水中辐射强烈的超声波,在水与空气界面上,水在超声波的作用下向气相中分散,形成无数雾滴。这时在鼓风机的鼓动下由气流将雾从雾化杯中带出,从而形成升腾不止的雾气。

超声雾化发生器原理图

      超声波塑料焊接机广泛运用在塑料、无纺布、包装、打印耗材、医疗、电子电器、汽车等多个领域。灵科超声波 根据厂家需求定制非标设备,为客户供应珠海超声波、中山超声波焊接机、江门超声波塑焊机、阳江超音波设备配件等 。
