灵科超声波浅析热板焊接工艺与焊缝设计(二)

返回列表 来源: 发布日期: 2021.09.26
前文中灵科超声波分享了关于热板焊接工艺的焊接原理与焊接过程,今天继续给大家分享一下热板焊的加热模式、焊缝设计、可焊接塑料类型及一些注意事项。
一、热板的加热模式
热板的加热模式分为两种:一种是低温模式,热板温度180℃-280℃之间。另一种是高温高速模式,热板温度高达400℃。

二、 焊缝设计
塑料焊接表面充分熔化和充分压紧是保证高强度焊接的基本条件。对于外观件,还需要控制溢料。两者都可以通过合理的焊缝设计来实现。

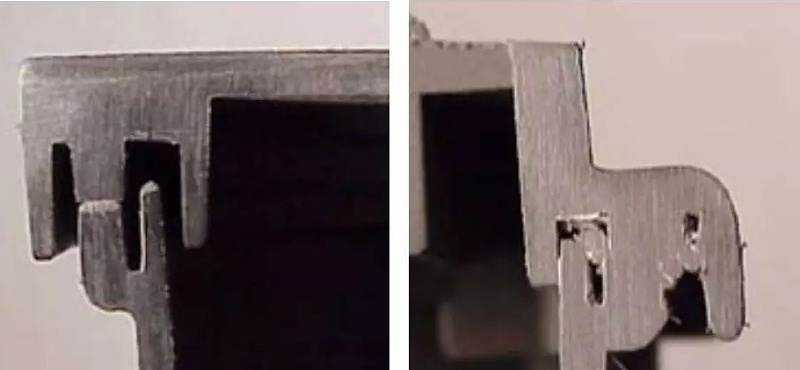

下面左图是焊接前剖面,右图是焊接后剖面。
热板焊接剖面图
三、 可焊接塑料类型
ABS,ASA,POM,PA,PBT,PC,PC/ABS,PC/PBT,PC/PET,PE,PET,PMMA,PPO,PPS,PP,PS,PSO,PVC,PVDF,弹性体TPE。

四、其它热板焊接设计注意事项
1.当产品要求高强度/密封性焊接时,在焊缝连接处必须有工装支撑。在高强度要求的区域,强烈建议使用法兰外凸的焊缝设计。
2.外观上允许有充足的溢料。因为在每个焊接过程中,至少有0.75mm高的材料将从焊缝中挤出。
3.当曲面/斜面与平面角度大于30°时,由于无法充分压紧,因此大多数情况下焊接强度不足。应避免过大倾斜角度。
4.材料的选择将在很大程度上决定焊接时间和维护周期。熔点低的材料焊接时间短。玻纤含量高的材料,要定期清理维护麻烦。

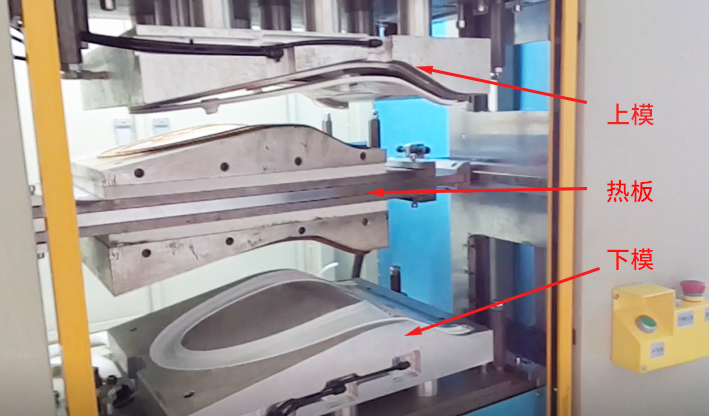

热板焊
以上是关于热板焊接工艺的知识分享,更多关于超声波焊接的资讯可以关注或咨询灵科超声波。灵科超声波致力于高性能的超声波塑焊设备研发、制造,为客户供应珠海超声波、中山超声波焊接机、江门超声波塑焊机、阳江超音波设备清洗机等、根据厂家需求定制非标设备。灵科超声波  产品广泛用于各个领域:汽车塑料零件的超声波焊接,打印耗材塑料焊接,电子电讯超声波焊接,无纺布超声波焊接等。
