谐振法

返回列表 来源: 发布日期: 2023.04.21

当超声波在胶接件内传播时,会在基体和胶层的界面产生反射和折射。如果选用合适的频率,其中引发的多重干涉将产生谐振。基体或胶层的厚度或弹性模量的变化会改变谐振频率,而胶接层声阻抗的任何变化将会改变谐振的幅值。因此,可以根据声学特性(谐振频率、声阻抗)与连接件的力学特性(弹性、内耗)之间的相互关系来评定试件的粘接强度。


Dietz以及Nolle和Westervelt研究了两个圆棒互相胶粘对接后的纵向谐振特性,发现胶接层的弹性模量实数和虚数部分可表达为


 灵科超声波



式中,ρ为两棒的密度(假定两棒材质相同); 03为两棒的总长度(假定两棒等长); b为胶层的厚度;04 是长度为03 的棒的谐振频率;05 是将长度为03的棒粘接起来后组合棒的谐振频率的变化范围;06 是组合棒的谐振频率的带宽。

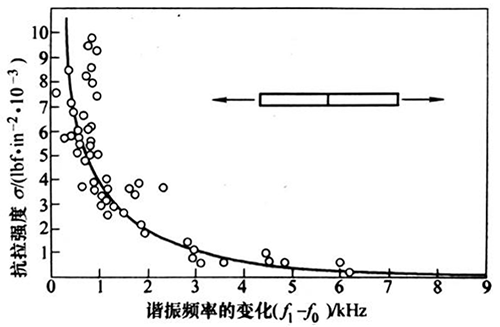

测定谐振频率的变化05 比较容易,所以,这项技术有可能用于测定材料的弹性模量,进而又有可能据此得出粘接强度的测定方法。Schliekelmann先用Redux775粘接剂将两个材质和尺寸都完全相同的棒胶接起来,在静电换能器的激励下,采用纵波谐振技术对它们进行了测定。从图10-1可以看出,在谐振频率较低时,随着频率的增加,棒的抗拉强度(接缝处受张应力)迅速减小。当棒的抗拉强度较小时,谐振频率较高,且随频率的增加,抗拉强度缓慢降低。观察发现,在高强度区测定值的分散度更为明显。
