被检测材料(二)

返回列表 来源: 发布日期: 2022.10.25

5.基体组织结构的影响

工件基体组织结构对缺陷波的影响主要表现在以下两个方面:

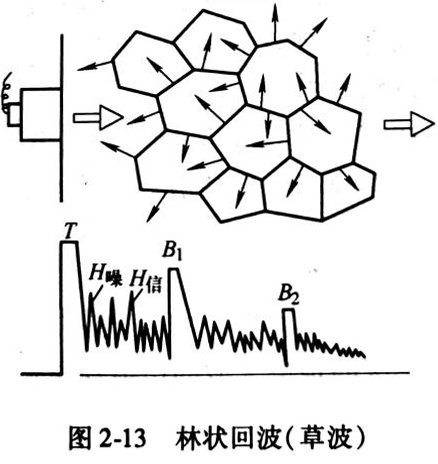

(1)散射衰减   当超声波在其传播过程中遇到由不同声阻抗介质所组成的界面时,将产生散乱反射,导致声波在传播路径上的能量不断损失,由此造成的能量衰减叫做散射衰减。散射衰减与材质的晶粒尺寸密切相关,当材质晶粒粗大时,散射衰减严重,被散射的超声波在介质中沿着复杂的路径传播下去,一部分可能最终变为热能,另一部分也可能传播到探头,在示波屏上引起林状回波(又叫草波)。典型的是粗晶金属材料,一方面是声能衰减造成回波信号降低;另一方面是散射噪声的增加,使信噪比下降,严重时噪声甚至会湮没缺陷波,如图2-13所示。对于多晶金属和大多数固体介质而言,散射衰减是造成超声波衰减的主要原因。


(2)吸收衰减    实际所检测的工件通常是非完全弹性体,因此超声波在工件中传播时,会有一部分超声波能量不可逆地转化为热能而消耗,从而使超声波产生衰减,这种现象称为吸收衰减。吸收衰减同样会使缺陷波的振幅降低。对于固体介质,吸收衰减相对于散射衰减是很小的,但对液体介质来说,吸收衰减就是主要的了。

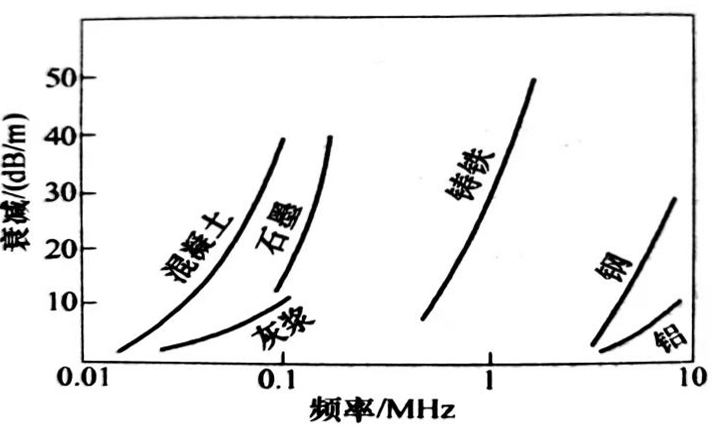

超声波衰减特性是材料的重要声学性质之一。通过考察介质中超声波的衰减机理及衰减系数的变化规律,不但能够对不同的材质予以区分,同时还可以对介质的组织结构和形态、弥散不连续性及力学性能等进行无损表征和评价。图2-14给出了不同材料的超声波衰减随频率的变化关系。可以看到,混凝土、灰浆等的衰减非常大,只能在很低的频率下检测,而金属材料的超声波衰减相对要小得多,特别是钢和铝等。


6.波的干涉

两列频率相同、振动方向相同、相位相同或相位差恒定的波相遇时,由于波叠加的结果,会使某些地方的振动始终互相加强,而另一些地方的振动始终互相减弱或完全抵消,这种现象称为波的干涉现象。波的干涉是波动的重要特征。

当波程差等于波长的整数倍时,两列相干波相遇时互相加强,合振幅达最大值。


当波程差等于半波长的奇数倍时,两列相干波相遇时互相减弱,合振幅达最小值。如两波的振幅相同,则互相完全抵消。

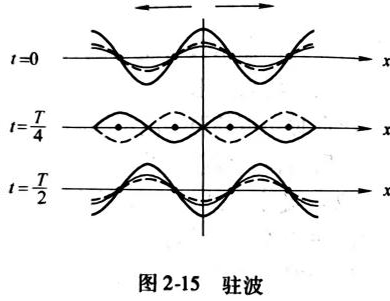

两列振幅相同的干涉波,在同一直线上沿相反方向传播时互相叠加而成的波,称为驻波(见图2-15)。驻波是波的干涉现象的特例。当介质厚度等于半波长的整数倍时就会产生驻波。


从理论上考虑超声波的传播和反射等现象时,这种现象十分重要。在近距离声场中,以及两个缺陷回波重叠一起时,都会出现这种干涉现象,使探伤结果难以判断。


在超声波探头设计中,通常压电晶片厚度t=λ/2,形成驻波,产生共振,合振幅最大,这时探头辐射超声波的效率最高。


7.波的衍射

衍射是指波通过障碍物或孔隙边缘时稍许偏离直线路径而进入边缘后面的几何阴影区的现象。波的衍射现象是波动的又一重要特征。分析波的衍射的物理基础是荷兰科学家惠更斯( Huygens)于1690年提出的惠更斯原理:介质中波动传播到的各点都可以看做是发射子波的波源,在其后任意时刻的波阵面,可由这些新波源发出的子波波前的包络面来决定。

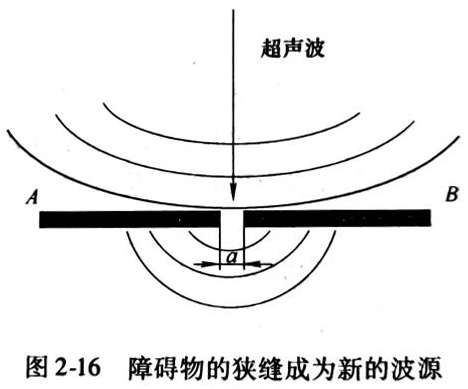

对于衍射问题,运用惠更斯原理,可以对波源辐射声场特性进行分析,也可以对波遇到障碍物时波阵面发生畸变的现象进行解释。如图2-16所示,当一束任意形状的超声波在传播过程中遇到一个障碍物AB, AB上有一个宽度为a的与超声波波长相当的狭缝。根据惠更斯原理,这时可将狭缝看做新的波源,波前上的所有点都可以看做产生球面子波的点源,经过一段时间后,该波前的新位置将是与这些子波波前相切的包迹面,这样就得到了穿过狭缝的声波是以狭缝为中心的圆形波,其与原来的波阵面无关。

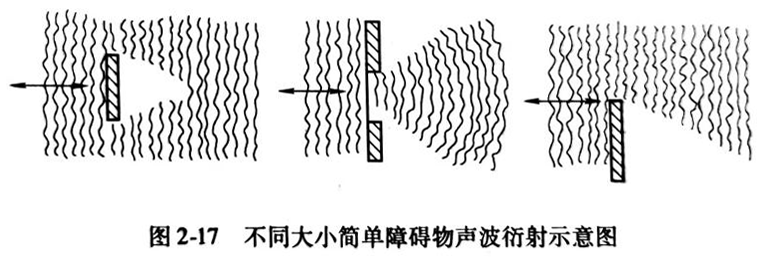

对于各种大小不同的障碍物,都可以利用惠更斯原理得到声波遇到障碍物时波前的变化情况。当障碍物的尺寸(线度)比声波波长大许多时,声能大部分被反射,从而在障碍物后面形成较明显的声影区。当障碍物的尺寸比超声波波长小许多时,声波基本上不受影响,继续向前传播,只是声能稍有减弱,这种情况其实就是瑞利散射引起的衰减。而当障碍物的尺寸与声波波长相当时,其衍射场为具有特殊指向性的图案,这种情况就比较复杂,可将其看做散射来处理。图2-17所示为按惠更斯原理作出的不同大小简单障碍物声波衍射示意图。
