“超声波”金属焊接的常见方式

返回列表 来源: 发布日期: 2021.06.23

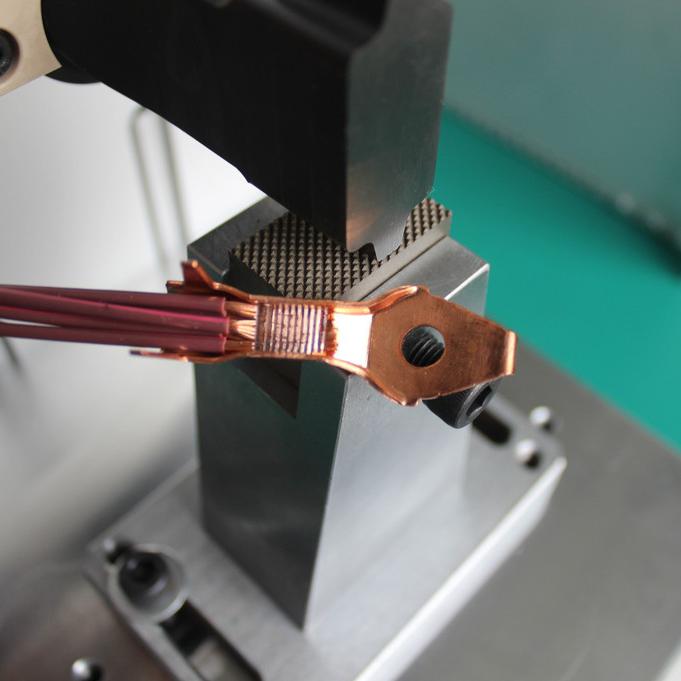

灵科超声波分享的文章中,都是关于超声波塑料焊接方面,其实金属也可以用超声波焊接的。常见的金属超声波焊可分为点焊、环焊、缝焊及线焊。

1.环形焊接

采用环形焊接方法,一次可形成闭合焊缝,并采用扭转振动系统。在焊接过程中,振动振幅相对于声波杆轴呈对称线性关系,轴向区振幅为零,焊盘边缘幅值最大。显然,环形焊最适合微电子器件的封装工艺。有时,在气密性很高的直线焊接中也会使用环焊。此时,可以采用部分重叠环焊的方法来获得连续直线焊缝。由于环焊面积大,输入功率大,所以经常采用多传感器驱动方式。

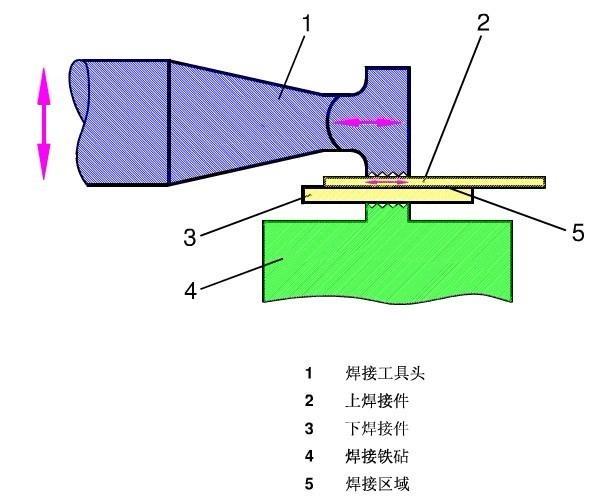

2.点焊

点焊机振动系统根据上部声杆的振动状况,可分为纵向振动(轻结构)系统、弯曲振动(重结构)系统和轻弯振动系统,轻型结构适用于功率小于500W的小型点焊机,重型结构适用于千瓦大功率焊机,轻弯振动系统适用于中、小功率焊机,两者兼有两种振动系统的优点。


3.线焊

线焊可看成是点焊方法的一种延伸。这种方法是通过线状上声极上次获得150mm长的线状焊缝。这种方法适用于箔片的线状封口。

4.缝焊

缝焊机的振动系统按其焊盘的振动状态可分为;

a-纵向振动系统;

b-弯曲振动系统;

c-扭转振动系统等几类。

其中a及b两种较为常用。其焊盘的振动方向与焊接方向垂直。而c的振动方向则与焊接方向平行。缝焊可以获得密封的连续焊缝。通常工件被夹持在上、下焊盘之间。在特殊情况下可采用平板式下声极。
