2关于灵科版块banner(1)

难以焊接的食品级塑料件——PP聚丙烯

返回列表 来源: 发布日期: 2021.03.19

你有留意过饮料瓶底部吗?

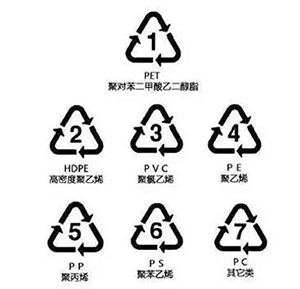

你知道标识05是什么材料吗?

如果05号用超声波焊接应该怎么焊呢?

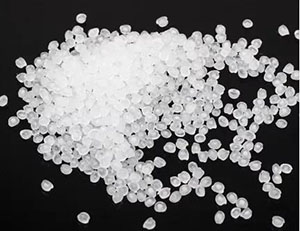

什么是05号塑料?
05号塑料即PP聚丙烯 ,属于食品级塑料之一,常见于豆浆瓶、优酪乳瓶、果汁饮料瓶、微波炉餐盒,也是唯一可以放进微波炉的塑料盒。


PP聚丙烯塑料件典型应用范围
汽车工业:
主要使用含金属添加剂的PP:挡泥板、通风管、风扇等等;
器械:
干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等等;
日用消费品:
草坪和园艺设备如剪草机和喷水器等。


PP聚丙烯塑料件 注塑模工艺条件
干燥处理:如果储存适当则不需要干燥处理。熔化温度:220~275℃。注意不要超过275℃。
模具温度:40~80℃,建议使用50℃。结晶程度主要由模具温度决定。
注射压力:最大可到到1800bar。
注射速度:通常,使用高速注塑可以使内部压力减小到最小。
如果制品表面出现了缺陷,那么应使用较高温度下的低速注塑。
流道和浇口:对于冷流道,典型的流道直径范围是4~7mm。建议使用通体为圆形的注入口和流道。所有类型的浇口都可以使用。
典型的浇口直径范围是1~1.5mm,但也可以使用小到0.7mm的浇口。对于边缘浇口,最小的浇口深度应为壁厚的一半;最小的浇口宽度应至少为壁厚的两倍。 PP材料完全可以使用热流道系统。


PP聚丙烯塑料件 化学和物理特性
PP是一种半结晶性材料,它比PE要更坚硬并且有更高的熔点。
由于均聚物型的PP温度高于0℃以上时非常脆,因此许多商业的PP材料是加入1~4%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。
共聚物型的PP材料有较低的热扭曲温度(100℃)、低透明度、低光泽度、低刚性,但是有更强的抗冲击强度。PP的强度随着乙烯含量的增加而增大。


PP的软化温度为150℃。由于结晶度较高,这种材料的表面刚度和抗划痕特性很好。PP不存在环境应力开裂问题。通常,采用加入玻璃纤维、金属添加剂或热塑橡胶的方法对PP进行改性。
PP的流动率MFR范围在1~40。低MFR的PP材料抗冲击特性较好但延展强度较低。对于相同MFR的材料,共聚物型的强度比均聚物型的要高。PP聚丙烯塑料件由于结晶,PP的收缩率相当高,一般为1.8~2.5%。并且收缩率的方向均匀性比PE-HD等材料要好得多。加入30%的玻璃添加剂可以使收缩率降到0.7%。均聚物型和共聚物型的PP材料都具有优良的抗吸湿性、抗酸碱腐蚀性、抗溶解性。
然而,它对芳香烃(如苯)溶剂、氯化烃(四氯化碳)溶剂等没有抵抗力。PP也不象PE那样在高温下仍具有抗氧化性。
超声波焊接性:较难。
旋熔机
为了解决这一难题,一种适合的新设备应运而生--旋熔机:适合超声波和热熔焊接机不易焊接的PE、PP、尼龙、PET等材料的焊接。


咨询热线

+86 756 8626887
