在半导体封装与精密电子制造领域，芯片触点支架（Lead Frame）作为芯片与外部电路连接的“桥梁”，其焊接质量直接决定了电子产品的性能稳定性与使用寿命。传统焊接工艺在面对微型化、高密度、高可靠性的现代芯片需求时，逐渐显露出局限性。而超声波焊接技术凭借其独特的物理特性，正在成为 芯片触点支架焊接的主流解决方案。

一、灵科超声波如何实现芯片触点支架焊接？

灵科超声波焊接是一种固态连接技术，其核心原理是利用高频机械振动（通常为20kHz–40kHz ）产生的能量，在极短时间内完成材料的连接。具体到芯片触点支架的焊接过程：

首先，将芯片触点支架与基材（如PCB板、陶瓷基板或其他金属引线）固定在超声波焊接设备的上下焊头之间；随后，设备施加精准可控的压力，同时换能器将电能转换为高频机械振动，通过焊头传递至接触界面。在每秒数万次的微幅振动下，材料表面的氧化层被瞬间破碎，暴露出新鲜的纯净金属。随着振动的持续，金属原子在压力与摩擦热的作用下发生塑性变形，相互扩散并渗透，最终形成牢固的原子级结合——整个过程无需外部加热，也无熔融状态产生，是典型的“固相连接”。

这种“冷焊接”特性，恰好规避了传统熔焊因高温导致的芯片损伤风险，为精密电子元件提供了更安全的连接方案。

二、灵科超声波焊接芯片触点支架的五大核心优势

1.低温焊接，守护芯片“脆弱体质”

芯片内部集成了数以亿计的晶体管与微电路，对温度极其敏感。传统锡焊需加热至200℃以上，易导致芯片热应力变形、内部电路老化甚至失效。而超声波焊接通过机械振动生热，实际作用温度仅略高于室温（通常＜ 80 ℃），完全避免了热损伤风险，尤其适合IGBT模块、MEMS 传感器、功率半导体等对温度敏感的器件。

2.无焊料连接，可靠性大幅提升

传统焊接依赖锡膏、银胶等中间介质，长期使用中易因介质老化、热膨胀系数不匹配出现虚焊、脱焊。超声波焊接直接实现金属原子间的冶金结合，无需任何焊料，从根本上消除了中间层的失效隐患。实验数据显示，超声波焊接的接头抗拉强度比传统锡焊高30%以上，且在高温高湿、冷热冲击等严苛环境下，稳定性优势更为显著。

3.高效环保，降低综合成本

灵科超声波焊接全过程仅需0.1–1秒 / 点，配合自动化产线可实现每分钟数百次的高速焊接，效率远超传统工艺。同时，由于无需焊料、助焊剂，避免了挥发性有机物（VOC）排放与焊后清洗工序，既符合RoHS 、 REACH等环保法规，又减少了耗材与人工成本。据测算，采用超声波焊接可使单件加工成本降低20%– 30%。

4.兼容多元材料，拓展应用场景

芯片触点支架常采用铜、铝、金、镍等多种金属材质，传统焊接对不同材料的兼容性较差。超声波焊接通过调节振动频率、压力与时间参数，可实现铜-铜、铝- 铜、金 -铝等异种金属的稳定连接，甚至在镀金、镀银等特殊表面处理下仍能保证焊接强度，为复杂封装设计提供了更多可能。

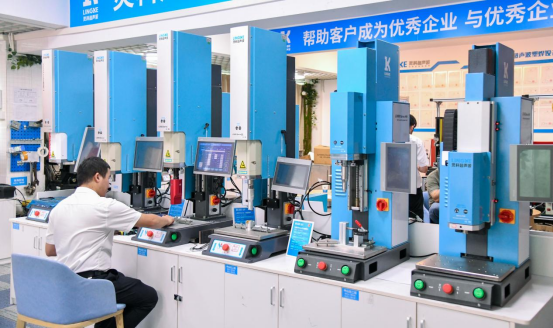

三、选择灵科超声波焊接机，为精密制造保驾护航

作为全球最大的超声波焊接设备制造商，灵科超声波 深耕行业33年，始终专注于高端超声波焊接技术的研发与创新。

在半导体封装、新能源汽车电子、消费电子等领域，灵科超声波焊接机已成功服务于全球超10万+ 精密制造企业，用稳定可靠的性能赢得了“精密焊接专家”的美誉。选择灵科，就是选择更高效、更安全、更具竞争力的芯片焊接解决方案。
