  • L3000 High End数字化机型(方立柱)灵科超声波塑焊机

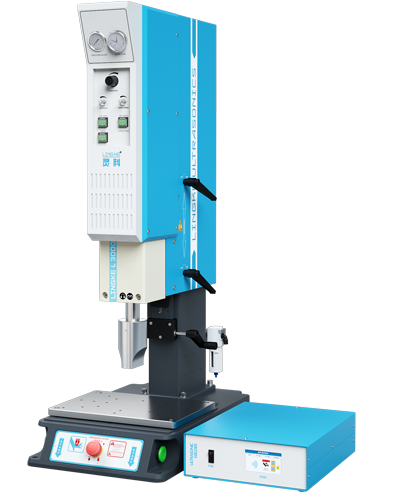

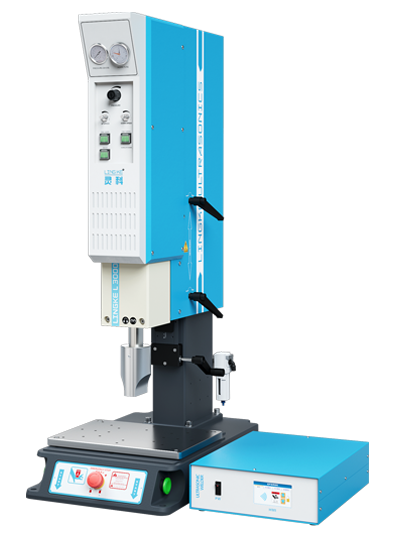

L3000 High End数字化机型(方立柱)灵科超声波塑焊机

采用国际一线品牌优质配件,焊接更精密,稳定。

采用四点平衡调节水平,高精度调整水平(20kHz)

精度1%,焊接振幅10-100%可调(5%精度),振幅补偿。


全国热线

+86 756 8626887

  • 产品详情
产品特点 Product feature
resource/images/c0a260a580fe4d7fa3fd812609c38ff1_49.jpg

01设计⾃动调谐功能的控制模块,⾃动频率调节±500Hz

02全机⾝CNC加⼯,重压铸造⼯艺,钢性强,美观更精密

03⾯板设计电动微调控制系统代替机械微调装置,整体提⾼产品调模效率

04梯形丝杆和梯形螺⺟配合,带⾃锁功能,机头不受重⼒⾃动下滑

05精密线性滑轨,升降顺畅、省⼒,平稳不晃动

06燕尾槽设计,升降精度更⾼、更顺畅

07四点平衡微调⽔平,⾼精度调整⽔平(20kHz)

产品参数 Product Parameters
  • 机器型号L3000 HE
  • 频率15kHz/20kHz
  • 额定功率对应表格
  • 输入电压单相220V
  • 焊头行程100mm
  • 机器行程130-460mm
  • 输出时间0.01-9.99s
  • 输入气压>0-7bar
  • 焊接面积∅170-300mm
  • 操作开关双手启动
  • 压机尺寸680x400x1495
  • 电箱尺寸560x420x155
resource/images/c0a260a580fe4d7fa3fd812609c38ff1_51.jpg
技术规格 technical specifications
机型 Model
L3000 High End
频率 Frequency
20kHz
15kHz
功率 Power
2000W 2600W 2600W落地型 2800W 3200W 3200W落地型
输⼊电压 Input Voltage
AC220V
⽓缸规格 Cylinder Size(mm)
63×100-40 63×100-40
63×100-40
63×100-40
80×100-40
80×100-40
机⾝⾏程 Machine Journey
110-406mm 139-455mm 139-455mm
94-410mm
104-420mm
104-420mm
输出时间 Output Time
0.01-9.99s
输⼊⽓压 Air Pressure
>0,≤7bar
焊接⾯积 Welding Capability
Φ170mm
Φ220mm
Φ220mm
Φ240mm
Φ300mm
Φ300mm
操作开关 Operation Switch
双⼿启动,前部有紧急制动,也可附加外部开关

Two-hand release,emergency stop button at the front,and adding external control switch supported.


外形尺⼨
Size(mm)

压机Press
680×400×1495
680×400×1495
950×650×2250
680×400×1495
680×400×1495
950×650×2250
电箱(数字化机型) Generator(Digital Type)
425×325×118
电箱(模拟机型) Generator(Analog Type)
560×420×155
净重
Weight
压机Press
112kg
112kg
210kg
112kg
112kg
210kg
电箱(数字化机型) Generator(Digital Type)
11kg
箱(模拟机型) Generator(Analog Type)
18kg
⼯作模式
Mode
数字化机型:时间模式/能量模式Digital Type:Time Mode/Energy Mode
模拟机型:时间模式/⼿动模式Analog Type:Time Mode/Manual Mode

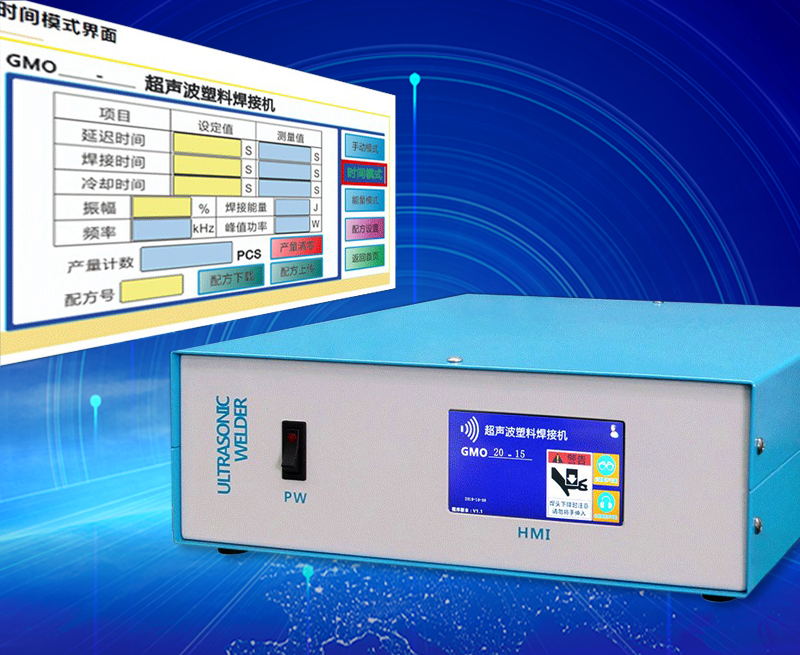

数字电箱2

标准型电箱

1.采用大功率铁壳晶体管,出力大,稳定性强。

2.多重电路保护、电箱短路保护、晶体管过流保护。

3.电箱功能时间控制集中于前面板,操作直观方便。

4.五档超声波振幅(功率)可调,适用范围广。


部分配件 Partial fitting

继电器:欧姆龙(日本)  电磁阀:SMC(日本)  调压阀:NOREGR诺冠(英国)

气缸:亚德客(台湾)    滑轨:HIWIN(台湾)

过滤器:FESTO费斯托(德国)    开关:IDEC和泉(日本)


焊接应用 Welding application

适用于焊接贯流风叶、充电器、电池音响、开关插座

L3000 High End灵科超声波塑焊机(标准型)应用
