新品发布会应用案例分享 | 灵科超声波打破汽车油路管道配件焊接困局

返回列表 来源: 发布日期: 2023.12.15

随着人们物质水平的不断提升,汽车也从最初的代步工具逐渐成为一种生活方式。也正因为这一消费习惯的变化,汽车厂家需要对油路管道配件、油箱、油杯、仪表盘、车灯、车门、安全气囊、内置音箱等汽车零部件的技术进行不断创新,保证车辆在日常行驶的舒适性与安全 性。而这种“内卷式”创新,也为汽车零部件制造商打开了市场“新赛点”。

1千库网_黑车_摄影图编号294555


然而,部分汽车零部件涉及复杂的结构设计,使得焊接工作具有相当的挑战性。如何根据零部件的材料特质,调用适合的参数进行焊接,保证焊接过程的焊接质量和稳定性,是当下制造商需要考虑的问题。

本期,让我们一起回到12月初的灵科超声波 伺服新品发布会,走进超声波焊接应用场景中,看看灵科超声波 是如何针对行业痛点给出对应的解决方案,助力制造商实现完美焊接。


21



客户痛点

新品发布会当日,客户带来尼龙 +35%玻纤 材质的汽车油路管道配件,该类工件此前采用15kHz的超声波设备焊接,不良率高达50%。因此生产此类产品时必须全检,不仅增加成本投入、费时费力,且降低生产效率。

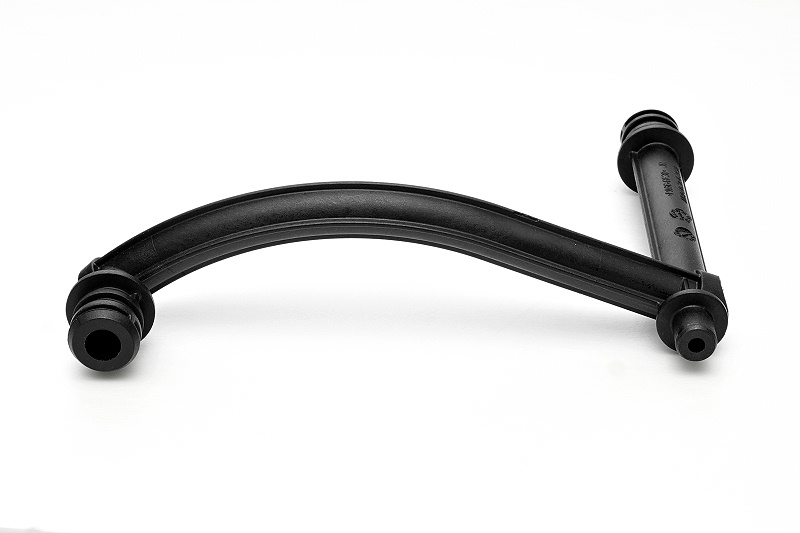

汽车油路管道配件



△汽车油路管道配件

客户要求

焊接要求
①焊接牢固不脱落;
②0.4Mpa压力下不可漏液、漏气;
③不能有裂纹、压痕、划伤等伤痕。

设备要求
①根据不同产品形成配方,在生产换型时,直接调用对应产品焊接的相关参数;
②设备支持保存100组焊接配方;
③焊接质量稳定;
④设备配备品质管理功能(焊接质量异常报警);
⑤设备可外接如光栅、电磁阀等其它辅助信号;
⑥设备焊接质量数据记录及导出功能;
⑦设备要求净行程为500mm(焊接治具除外,安装底板到换能器间距);
⑧设备具备时间、能量、功率、绝对深度、相对深度、压力模式六种焊接模式,可根据产品实际焊接需求予以实时切换,满足最佳焊接效果。


DSC_5017

解决过程

①拆卸分析:应用工程师拆解工件查看内部焊接情况,得出汽车油路管道配件的焊面积较小,且玻纤含量很高,因此使用15kHz超声波焊接时容易损坏工件结构,导致不良品高的结论。
②对症下药:根据工件实际情况及客户提出的具体要求,应用工程师综合考虑后建议使用L3000 ServoⅡ灵科伺服超声波焊接机。
③赶制模具:模具生产部门加急生产出符合要求的测试模具。

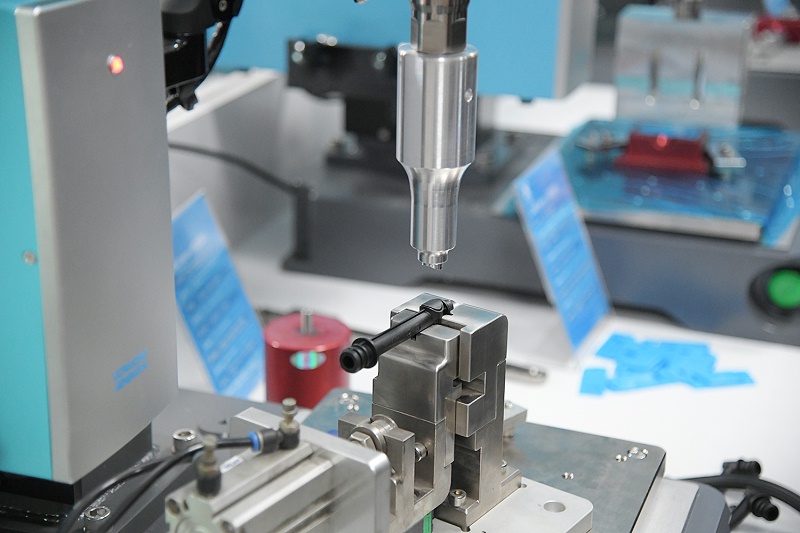

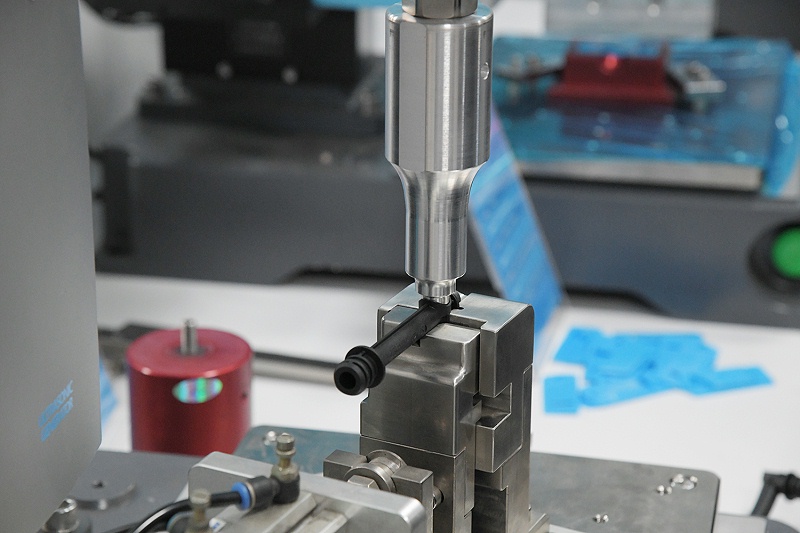

④成功焊接:次日上午,L3000 ServoⅡ灵科伺服超声波焊接机装上新模具后,无论是2PCS或是6PCS的焊接测试,都能在极短时间内完成焊接,且能够完成客户提出的焊接牢固、不漏气、不漏液、没有压伤等要求。

DSC_5001

DSC_5010


机型介绍

L3000 ServoⅡ作为灵科伺服系列机型,兼具超声波塑焊机所有经典技术的同时,采用灵科自主研发的智能伺服超声波控制系统,集成多种焊接控制技术,不同焊接模式下实现5μm焊接精度。

未标题-1


支持MES/WiFi/4G网络系统,与客户对接智能生产信息化体系
全程监控焊接时状态输出,实现对焊接产品的“一站式”品质管控
焊接模式多样化,满足多场景、多行业的应用需求。

携手共赢

灵科超声波作为中国较早超声波设备制造商,经过30年的技术沉淀,拥有一支拥有高水平、高学历、经验丰富的研发制造团队,能够针对客户痛点提供技术应用方案及适合的超声波塑焊设备,帮助客户解决焊接难题。


灵科超声波 诚邀客户携带焊接件到公司进行深入交流,共同探讨最佳的超声波焊接方案。灵科应用工程师将现场提供专业的应用方案,确保能在短时间内完成焊接工艺验证,最大程度地满足客户的生产需求。


1


灵科超声波源于1993年,是国家高新技术企业、广东省专精特新企业、广东省超声波工程技术中心、珠海市香洲区智能装备制造十强企业、口罩包装生产线国家标准起草单位,属科技制造驱动型企业。企业一直致力于高端性能的超声波塑焊设备研发、制造、消化瑞士技术,沉淀30年,国内首家掌握伺服控制压力超声波焊接技术,是中国较早超声波塑焊设备制造商。

灵科拥有一支30年的研发制造团队,掌握百余项科研专利,共获得170余项荣誉奖项。主要品牌有“LINGGAO灵高”、“LINGKE灵科”、“SHENGFENG声峰”等。

2


广泛应用在塑料、无纺布、包装三大行业,如:医疗器材、消费性电子、汽车零件、打印耗材、食品切割、家用电器、纺织化纤、包装、化妆品容器等多个领域;为海内外各行业、企业提供了大量稳定性强的优质超声波塑焊设备及应用方案。
