  • L3000 ES(数字化机型)灵科超声波塑焊机

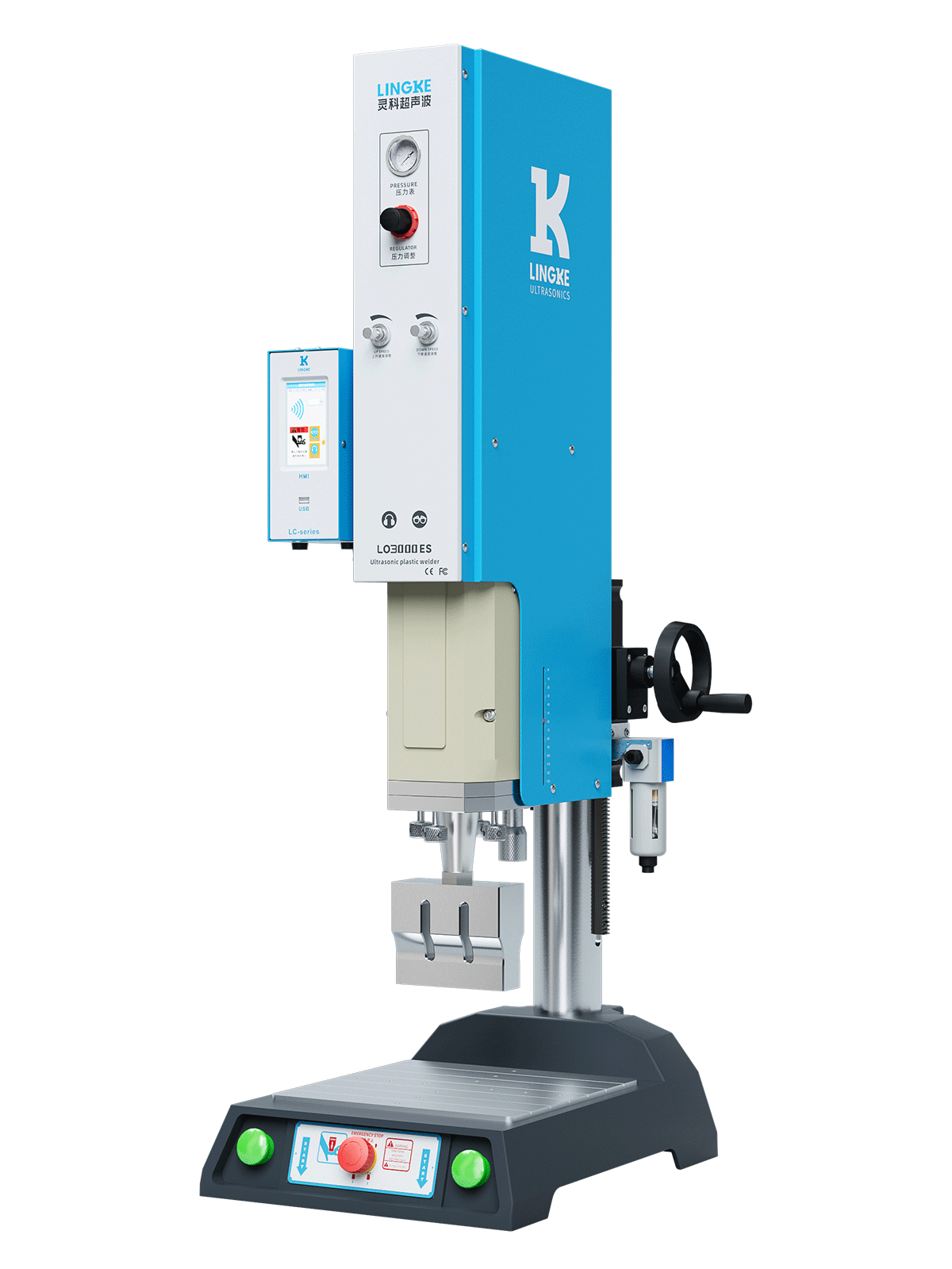

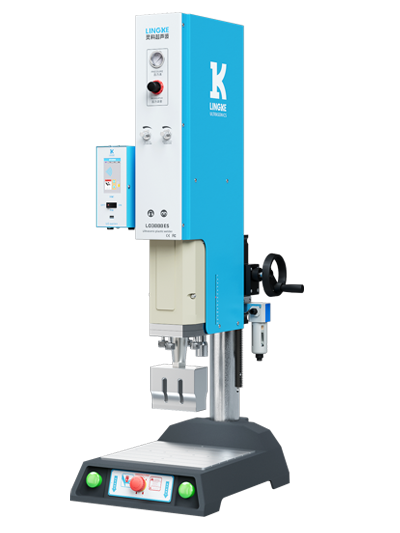

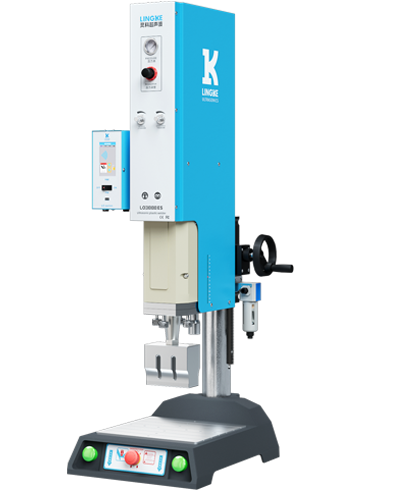

L3000 ES(数字化机型)灵科超声波塑焊机

方立柱:选用120×160mm无缝钢管方形⽴柱,增强立柱机械强度,稳定焊接品质。

控制面板:控制板面板功能器件设计丝印,清晰易操作;气缸行程75mm,(0-15mm)焊接行程可调节,双节流阀设计,分别可调节气缸上升下降速度,保证品质前提,最大限度提高生产效率。

机身升降:机身,发振筒重型直线滑轨承载,整体提升焊接精度;最小工作气压<1bar;精密伞齿轮与平面轴承配合控制机身升降,摇动摇盘更顺畅、省力 。

焊接模式:设有时间模式、能量模式、连振模式。


全国热线

+86 756 8626887

  • 产品详情
产品特点 Product feature

页面

01底座设计加粗加强筋,增强底座强度

02CNC再加⼯,提升铸件的精度及质感

03立柱,燕尾槽结构,控制板⾯板功能器件设计丝印,清晰易操作

04双节流阀设计,分别可调节⽓缸上升下降速度

05发振筒重型直线滑轨承载,稳定性更强

06启动开关设计在机器左右两侧,双⼿启动控制程序,符合CE安全标准

07实时跟进焊接状况,可以对接MES系统,⽅便数据提取查看

产品参数 Product Parameters
  • 机器型号L3000 ES
  • 频率20kHz
  • 额定功率对应表格
  • 输入电压AC 220V
  • 焊头行程100mm
  • 机器行程128-464mm
  • 输出时间0.01-9.99s
  • 输入气压>0-7 bar
  • 焊接面积∅170-300mm
  • 操作开关双手启动
  • 压机尺寸见表格
  • 电箱尺寸433x124x270
b12cce4475224e65ad857d6270e8cbfa_2
技术规格 technical specifications
机型 Type
L3000ES
Frequency
15/20kHz
功率 Power
2000W
3000W
输入电压 Input voltage
AC220V
焊头行程 Horn journey
100mm
机身行程 Machine journey
75mm
输出时间 Oscillation time
0.01-9.99s
输入气压 Air pressure
>0-7 bar
焊接面积 Welding capability
Φ170mm
Φ300mm
操作开关 Operation Switch

双手启动,前部有紧急制动,也可附加外部开关

Two-hand start,and emergency break button at front,extemal switches are optional

外形尺寸Size(mm) 压机Press
680x400x1568
电箱(数字化) Generator(Digital)

433x124x270

净重Weight 压机Press
96.5kg
电箱(数字化) Generator(Digital)

8kg

工作模式Mode

数字化型:时间模式/能量模式/压⼒模式/连振模式

Digital:Time mode/Energy mode/pressure mode/  continuos vibration mode

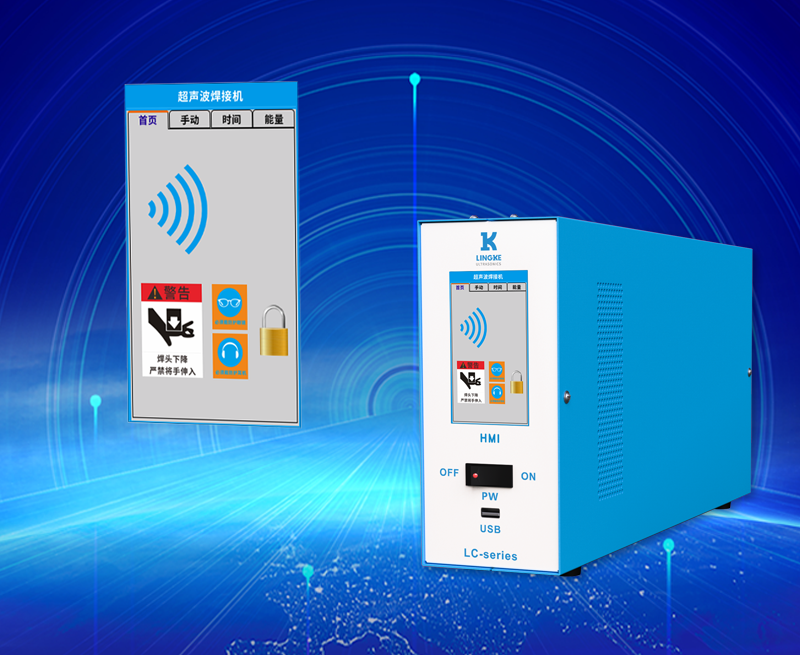

数字化电箱

  •               1. 触摸屏显示,内置各种参数电脑数字化,手动调节振幅大小
  •               2.功率输出采用数字化无极线性调节,最大超声功率可达到3000W,可应对各种焊接要求
  •               3.输出音波过载使、自动切断输出,有效保护电路
  •               4.每分钟高达135次的高速切换工作,可适配各种非标自动化设备焊接
  •               5.电路自动跟踪换能器频率,让信号的频率和换能器的谐振频率一致
  • resource/images/c0a260a580fe4d7fa3fd812609c38ff1_35.jpg

部分配件 Partial fitting

继电器:ORMON欧姆龙(日本)  电磁阀:AirTAC亚德客(台湾)

调压阀:Mindman金器(台湾)  节流阀:Mindman金器(台湾)

气缸:AirTAC亚德客(台湾)   滑轨:HIWIN(台湾) 开关:IDEC和泉(日本)

焊接应用 Welding application

适用于焊接汽配/灯饰、耗材/卫浴、电子/家电配件

灵科超声波塑焊机应用
