  • 15kHz-3000/4000W L3000 ServoⅠ灵科伺服超声波焊接机
15kHz-3000/4000W L3000 ServoⅠ灵科伺服超声波焊接机

超声波频率:15/20kHz        超声波功率:2000W / 3000W / 4000W

焊接模式:5种焊接模式:手动、时间、能量、绝对行程、停振模式

特点:底模焊接件侦测;超大人机交互界面;精密多段行程控制;精密多段速度控制;精密多段压力控制;智能振幅分阶;焊接数据存储导入导出;详细运行状态监视


全国热线

+86 756 8626887

  • 产品详情
产品特点 Product feature

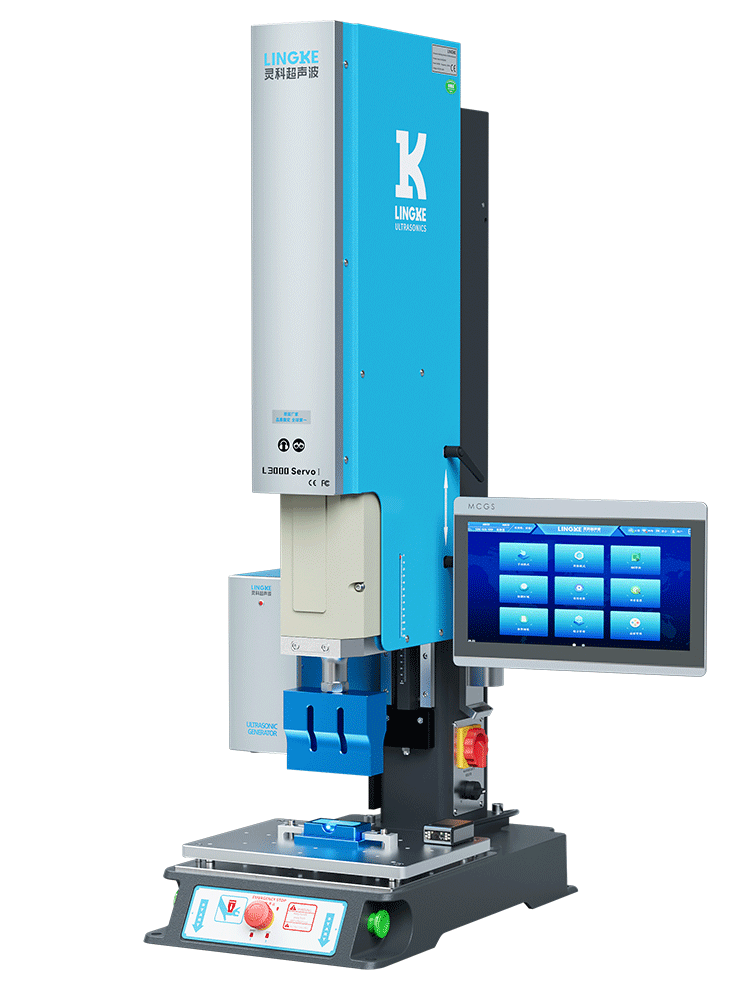

L3000 Plus 数字化机型(方立柱)

01立柱采用高强度滑轨连接设计, 确保焊接强度,下压回升机械高强度和精密度

02集成多种焊接控制技术

03底模水平调节(选配:XY焊接平台)

04伺服行程控制系统, 精密度10μm

05故障自我检测功能,可检视机身各项开关功能

06数据管理:自带储存/传送焊接数据功能, 便于数据智能追踪

07符合欧洲CE安全规范之操作模式

产品参数 Product Parameters
  • 机器型号L3000 Servo Ⅰ
  • 频率15/20kHz
  • 额定功率对应表格
  • 输入电压AC220V
  • 焊头行程100mm
  • 机身行程511mm(Max)
  • 输出时间0.001-9.99s
  • 最大压力3000N
  • 焊接面积∅170-300mm
  • 操作开关双手启动
  • 压机尺寸见表格
  • 外形尺寸见表格
L3000 Plus 灵科超声波塑焊机
技术规格 technical specifications

机型 Model

L3000 Servo Ⅰ

频率 Frequency

20kHz

15kHz

功率  Power

2000W

3000W

3000W

4000W

输入电压  Input Voltage

AC220V

AC220V

AC220V

AC220V

焊头行程  Horn Stroke

100mm

100mm

100mm

100mm

机身行程 Machine Journey

511mm

511mm

511mm

511mm

输出时间  Output Time

0.001-9.99S

0.001-9.99S

0.001-9.99S

0.001-9.99S

焊接面积 Welding Capability

Φ170mm

Φ260mm

Φ260mm

Φ330mm

操作开关 Operation Switch

双手启动,前部有紧急制动,也可附加外部开关

压机 Press

680X400X1656

电箱(数字化机型 ) Generator (Digital Type)

436X124X270

压机 Press

162.5kg

电箱(数字化机型 ) Generator (Digital Type)

8kg


产品优势 Product advantages

①控制精度:3段实际压力控制(精度1N),时间精度0.001秒

②3种压力控制:触发压力控制、焊接压力控制、冷却压力控制

③4种触发模式:时间触发、 行程触发、 压力触发、 从源起算时间

④3种焊接应用模式:自动化流水线模式、欧洲安全模式、脉冲模式

5种智能管理:振幅管理、 品质管理、配方管理、数据管理、安全管理

5种操作模式:手动模式、 时间模式、 能量模式、 绝对行程模式、超声波停振模式

智能控制反馈功能:故障自我检测功能、 实时自动追频功能、 锁频功能,电路恒压功能



焊接应用 Welding application

适用于焊接医疗器材、 汽车电子、 精密电子、 液体过滤器、 U盘、 USB接插件、 手机配件等各行业, 市场前景广阔

灵科超声波塑焊机焊接应用
