  • 15kHz-2000/2600/2800/3200W L3000 Advanced数字化(方立柱)塑焊机
15kHz-2000/2600/2800/3200W L3000 Advanced数字化(方立柱)塑焊机

超声波频率:15/20kHz        超声波功率:2000W / 2600W / 2800W / 3200W

应用领域:医疗、电子电器、打印耗材、家用电器、汽配行业、生活用品、包装、纺织业、文具玩具

电箱类型:数字化电箱

整机特点:进口换能器及钢增幅器,耐用稳定;

                 采用CE标准双手启动,可用外部开关控制;

                 输出音波过载时自动切断输出,有效保护电路

全国热线

+86 756 8626887

  • 产品详情
产品特点 Product feature

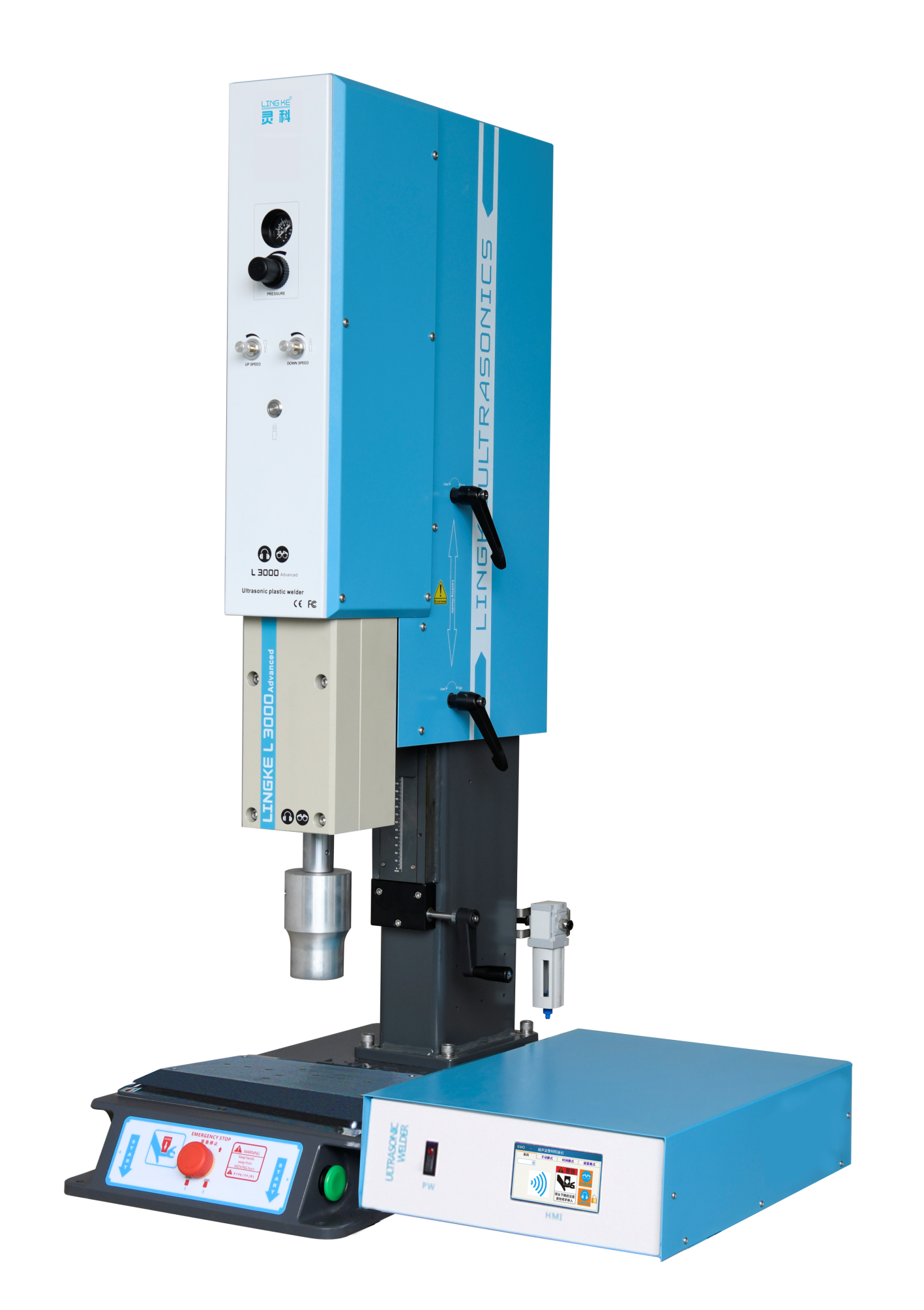

L3000 Advanced灵科超声波塑焊机(数字化型)

01全彩⾊快速反应触摸屏,4核32位处理器、485通讯,中、英⽂等多种语⾔定制

02实时频率⾃动追踪过载、换能器电压等保护,易于⾃动化控制

0330-125mm⾏程⽓缸可互换,根据产品灵活应变

04模具阻抗分析、过载、换能器电压等保护

05品质管理:根据设定条件区分良品与不良品,⾃动计算合格率

06控制模式:⾮标、安全、快速、连振

07焊接振幅10%-100%可调(1%精度)振幅补偿

产品参数 Product Parameters
  • 机器型号L3000 ADV
  • 频率15kHz/20kHz
  • 额定功率对应表格
  • 输入电压AC220V
  • 焊头行程80mm
  • 机器行程86-505mm
  • 输出时间0.01-9.99s
  • 输入气压>0,≤7bar
  • 焊接面积∅170-300mm
  • 操作开关双手启动
  • 压机尺寸680x400x1497
  • 电箱尺寸425x323x108

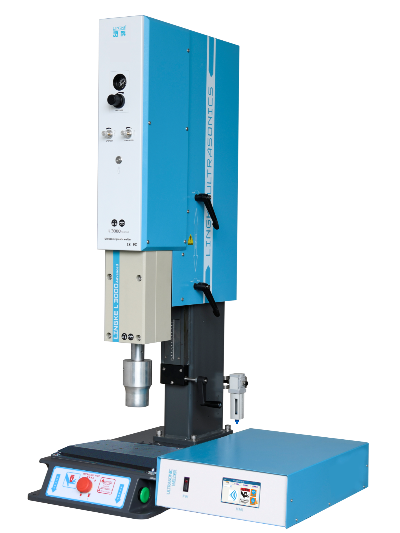

L3000 Advanced灵科超声波塑焊机(数字化型)
技术规格 technical specifications
机型 Model
L3000 Advanced
频率 Frequency
20kHz
15kHz
功率 Power
2000W 2600W 2600W落地型 2800W 3200W 3200W落地型
输⼊电压 Input Voltage
AC220V
⽓缸规格 Cylinder Size(mm)
63×100 63×100
63×100
63×100
80×100
80×100
机⾝⾏程 Machine Journey
135-505mm 131-492mm 131-492mm
86-447mm
96-457mm
96-457mm
输出时间 Output Time
0.01-9.99s
输⼊⽓压 Air Pressure
>0,≤7bar
焊接⾯积 Welding Capability
Φ170mm
Φ220mm
Φ220mm
Φ240mm
Φ300mm
Φ300mm
操作开关 Operation Switch
双⼿启动,前部有紧急制动,也可附加外部开关

Two-hand release,emergency stop button at the front,and adding external control switch supported.


外形尺⼨
Size(mm)

压机Press
680×400×1495
680×400×1495
950×650×1935
680×400×1497
680×400×1497
935×650×1935
电箱(数字化机型) Generator(Digital Type)
425×325×118
电箱(模拟机型) Generator(Analog Type)
560×420×155
净重
Weight
压机Press
90kg
90kg
208kg
90kg
90kg
208kg
电箱(数字化机型) Generator(Digital Type)
11kg
箱(模拟机型) Generator(Analog Type)
18kg
⼯作模式
Mode
数字化机型:时间模式/能量模式Digital Type:Time Mode/Energy Mode
模拟机型:时间模式/⼿动模式Analog Type:Time Mode/Manual Mode
增⾼柱(可选配) Heightened Pillar Optional

⽅⽴柱:100mm(宽)×200mm(⻓)

增⾼柱规格:150mm/200mm/300mm(⾼度可选)

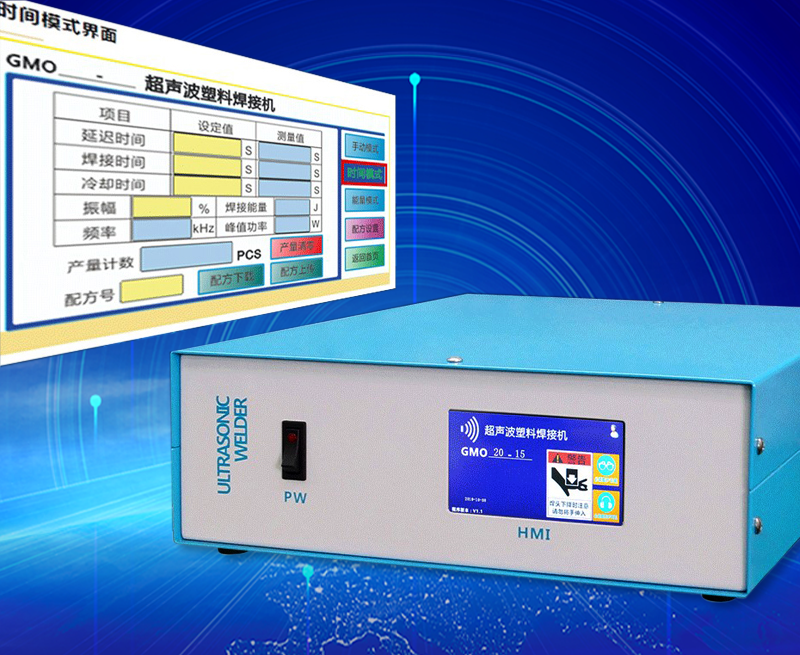

数字化电箱

  •               1. 触摸屏显示,内置各种参数电脑数字化,手动调节振幅大小
  •               2.功率输出采用数字化无极线性调节,最大超声功率可达到7200W,可应对各种焊接要求
  •               3.输出音波过载时自动切断输出,有效保护电路
  •               4.每分钟高达135次的高速切换工作,可适配各种非标自动化设备焊接
  •               5.电路自动跟踪换能器频率,让信号的频率和换能器的谐振频率一致
  • 灵科超声波数字化电箱

部分配件 Partial fitting

继电器:欧姆龙(日本)  电磁阀:SMC(日本)  调压阀:NOREGR诺冠(英国)

气缸:FESTO费斯托(德国)  调速器:Mindman金器(台湾)  轴承:KOLMB(韩国)

过滤器:FESTO费斯托(德国)   开关:IDEC和泉(日本)


焊接应用 Welding application

适用于焊接墨盒、粉筒、硒鼓、色带等

灵科超声波塑焊机焊接应用
