  • 20kHz-2000/2600W L3000 Standard 灵科超声波智能自动转盘多头机
20kHz-2000/2600W L3000 Standard 灵科超声波智能自动转盘多头机

超声波频率:20kHz        超声波功率:2000/2600W

工位:4工位/6/工位/8工位/10工位/12工位

特点:底模工件有感应光电开关;电眼感应双层定位,焊接精准度高;机械手采用步进电机控制,实现高精度定位;机身可前后调节,适用于各种大小工件的焊接

全国热线

+86 756 8626887

  • 产品详情
产品介绍 Product feature

超声波自动转盘焊接机,是通过超声波原理,结合生产焊接需要,通过控制超声波焊接机的分割器,实现自动连续的超声波焊接;可配置自动化装置,自动放置原物料,半成品等,再经过自动焊接,取产品,达到全自动无人化生产操作。自动转盘式超声波焊接机适应于大批量产品焊接的厂家,有利于提高工作效率。

市场需求常见的有4/6/8/10/12工位等,可安装2个以上的超声波机头,同时焊接多个胶件,批量处理被焊接塑料件。其他类型根据需求定制,自动转盘焊接机再工业生产应用已经十分普及,有效提高生产率。

产品特点

Product feature

01底模工件有感应光电开关

02模组设计原点磁性开关

03电眼感应双层定位,焊接精准度高

04机械手采用步进电机控制,实现高精度定位

05机身可前后调节,适用于各种大小工件的焊接

大图展示

Big picture display

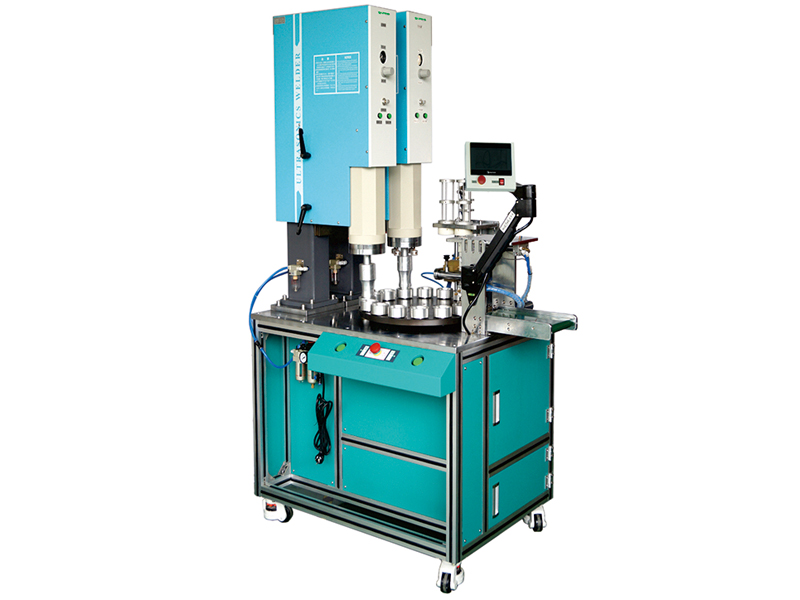

双头转盘机


技术规格

technical specifications


机型 Model


L3000 Standard ⾃动转盘
L4000 Standard ⾃动转盘
⼯位 Tray 4⼯位/6⼯位/8⼯位/10⼯位/12⼯位
频率 Frequency
20kHz
15kHz
功率 Power
2000W
2600W
2600W
3200W
4200W
输⼊电压 Input Voltage
AC220V
AC220V
AC220V
AC220V
AC220V
⽓缸规格 Cylinder Size(mm)
63×75
63×75
63×75
80×75
100×100
输出时间 Oscillation Time
0.01-9.99s
0.01-9.99s
0.01-9.99s
0.01-9.99s
0.01-9.99s
输⼊⽓压 Air Pressure
>1,≤7bar
>1,≤7bar
>1,≤7bar
>1,≤7bar
>1,≤7bar
转盘直径 Turntable Diameter
Φ600mm
Φ600mm
Φ600mm
Φ600mm
Φ600mm
操作开关 Operation Switch
双⼿启动,前部有紧急制动,也可附加外部开关
Two-hand release,emergency stop button at the front,and adding external control switch supported.

外形尺⼨

Size(mm)

压机 Press
1070×646×1812
1070×646×1812
1070×646×1812
1070×646×1812
970×760×2270
电箱 Generator
415×256×116
415×256×116
415×256×116
425×235×118 425×235×118

净重

Weight

机械臂宽 Arm Length
916mm
916mm
916mm
916mm
916mm
压机 Press
195kg
195kg
195kg
195kg
290kg
电箱 Generator
7.5kg
7.5kg
7.5kg
10kg
10kg
  • 本参数资料中,机器焊接面积参数仅供参考,具体情况需根据焊接面的形状、落差、塑胶件材质和焊线设计而确定。
