  • 20kHz-4200W/6000W LM300 Standard-T 超声波金属端子焊接机

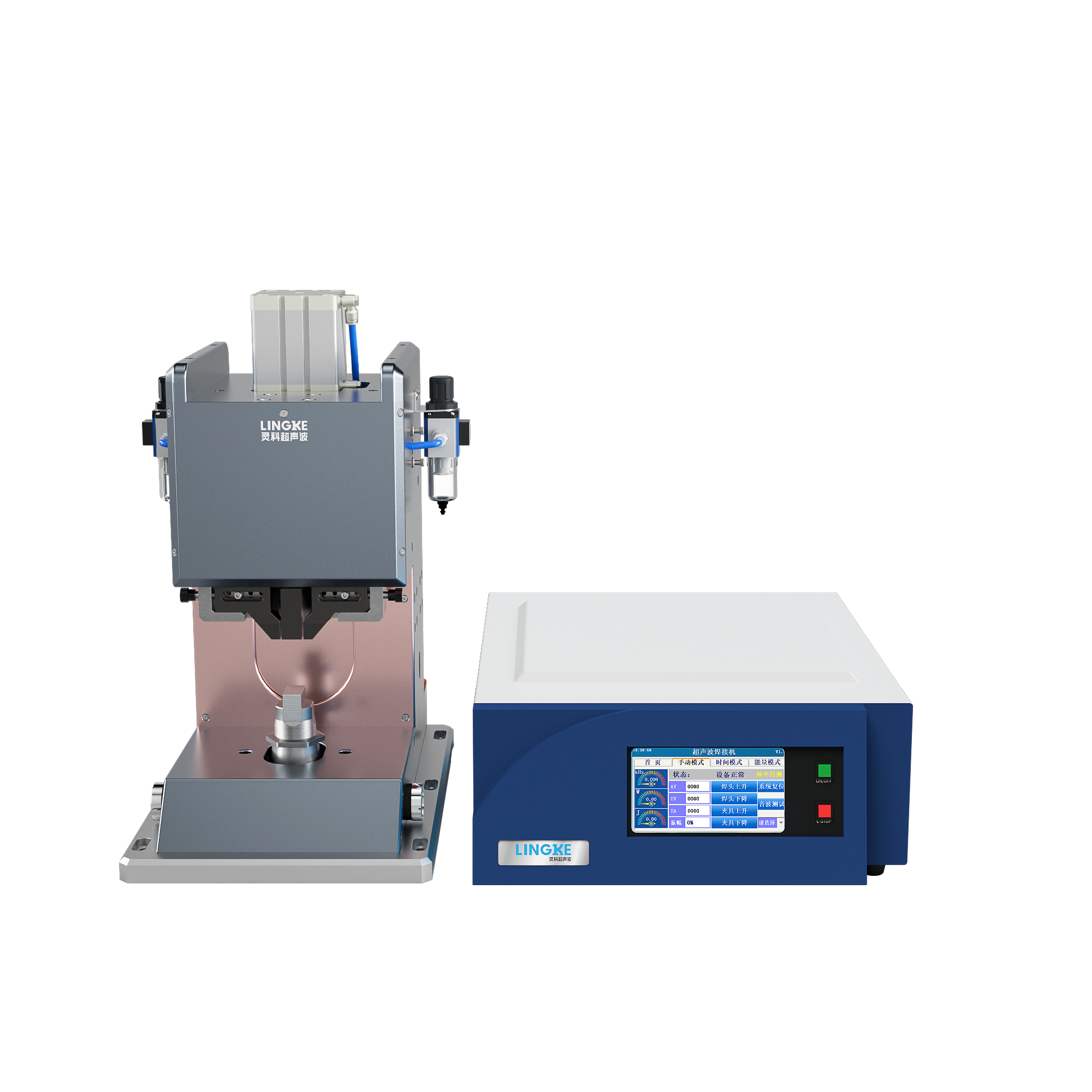

20kHz-4200W/6000W LM300 Standard-T 超声波金属端子焊接机

超声波频率:20kHz        超声波功率:4200W/6000W

焊接模式:手动模式,时间模式,能量模式

整机特点:选用西门子PLC进行控制,稳定可靠,一并一,一并多,无需更换夹具,自由切换;焊接高度控制,焊接质量稳定可靠,焊接牢固不虚焊,不焊裂

全国热线

+86 756 8626887

  • 产品详情
产品特点 Product feature

LM300 Standard-P.png

01选用西门子PLC进行控制,稳定可靠

02一并一,一并多,无需更换夹具,自由切换

033种操作模式:时间模式、能量模式、手动模式,

04适用性强,可焊接30-90mm2线束与端子焊接

05 焊接高度控制,焊接质量稳定可靠,焊接牢固不虚焊,不焊裂

技术规格 technical specifications

机型 Model

LM300 Standard-T

频率 Frequency

20kHz

功率 Power

4200W

6000W

工艺范围 Process scope

线束/端子(选配)

外形尺寸 Size(mm)

长(L)×宽(W)×高(H)

压机 Press

545x270x620

电箱 Generator

445x578x199
产品优势 Product advantages

①3种操作模式:手动模式、时间模式、能量模式

②数据管理:自带储存焊接数据功能,便于数据智能追踪

5种智能管理:品质管理、配方管理、数据管理、安全管理、振幅管理

④监控管理:品质监控、监控运行,工作时频率自动跟踪,焊接异常报警,实时监测焊接效果,实现品质监控

⑤电箱实时监测焊接的每一组参数,并且可以联机监控,项目号查找功能,随时调用焊接参数,焊接组合及焊接总平方数显示,防止焊接错误



焊接应用 Welding application

负极大面积焊接

多层正极直焊

多层铜带焊接


.

叠片大面积焊接

电池引线焊接

电池温感焊接


.

0.15铝转镍

14盖帽焊接

简易盖帽焊接


.

极柱双向焊接

叠片焊接

PACK动力焊接


.

48层包焊

铝壳正负焊接

铝壳动力焊接
