超声波频率:15/20kHz 超声波功率:1500/2600/3200/4200W
工位:4工位/6/工位/8工位/10工位/12工位
特点:一机多用,根据产品调节转盘机焊接头;
智能化自动化,提高生产效率和产量;
电眼感应双层定位,焊接精准度高
+86 756 8626887

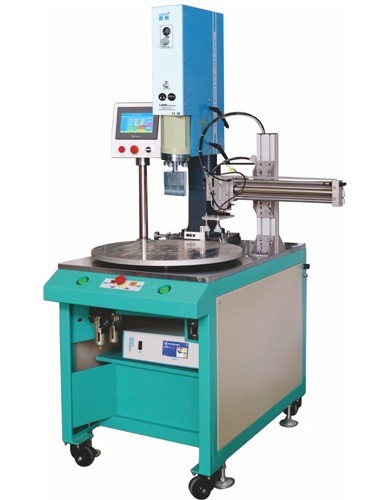

超声波转盘焊接机,是通过超声波原理,结合生产焊接需要,通过控制超声波焊接机的分割器,实现自动连续的超声波焊接;可配置自动化装置,自动放置原物料,半成品等,再经过自动焊接,取产品,达到全自动无人化生产操作。自动转盘式超声波焊接机适应于大批量产品焊接的厂家,有利于提高工作效率。
产品特点
Product feature01自动上料自动焊接,速度快,节省人工成本
02采用计算机中央控制,操作方便安全,焊接效率高
03电眼感应双层定位,焊接精准度高
04智能化自动化,提高生产效率和产量
05一机多用,根据产品调节转盘机焊接头
Big picture display
technical specifications
机型 Model |
L3000 Standard ⾃动转盘机 |
|||||
⼯位 Tray |
4⼯位/6⼯位/8⼯位/10⼯位/12⼯位 |
|||||
频率 Frequency |
20kHz |
15kHz |
||||
功率 Power |
2000W |
2600W |
2600W |
3200W |
4200W |
|
输⼊电压 Input Voltage |
AC220V |
AC220V |
AC220V |
AC220V |
AC220V |
|
⽓缸规格 Cylinder Size(mm) |
63×75 |
63×75 |
63×75 |
80×75 |
100×100 |
|
输出时间 Oscillation Time |
0.01-9.99s |
0.01-9.99s |
0.01-9.99s |
0.01-9.99s |
0.01-9.99s |
|
输⼊⽓压 Air Pressure |
>0,≤7bar |
>0,≤7bar |
>0,≤7bar |
>0,≤7bar |
>0,≤7bar |
|
转盘直径 Turntable Diameter |
Φ600mm |
Φ600mm |
Φ600mm |
Φ600mm |
Φ600mm |
|
操作开关 Operation Switch |
双⼿启动,前部有紧急制动,也可附加外部开关 Two-hand release,emergency stop button at the front,and adding external control switch supported. |
|||||
外形尺⼨ Size(mm) |
压机 Press |
1070×646×1812 |
1070×646×1812 |
1070×646×1812 |
1070×646×1812 |
970×760×2270 |
电箱 Generator |
477×454×174 |
477×454×174 |
477×454×174 |
477×454×174 |
820×750×200 |
|
净重 Weight |
机械臂宽 Arm Length |
916kg |
916kg |
916kg |
916kg |
916kg |
压机 Press |
195kg |
195kg |
195kg |
195kg |
290kg |
|
电箱 Generator |
10.5kg |
10.5kg |
10.5kg |
10.5kg |
10.5kg |
