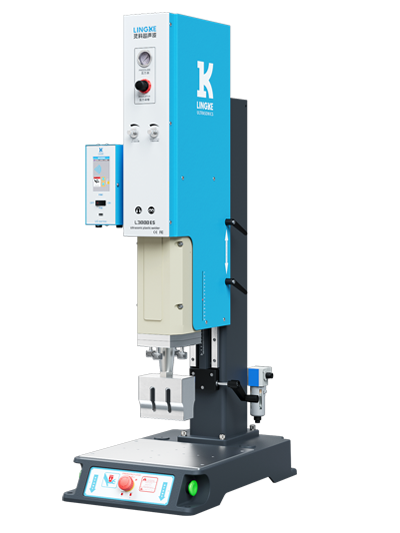

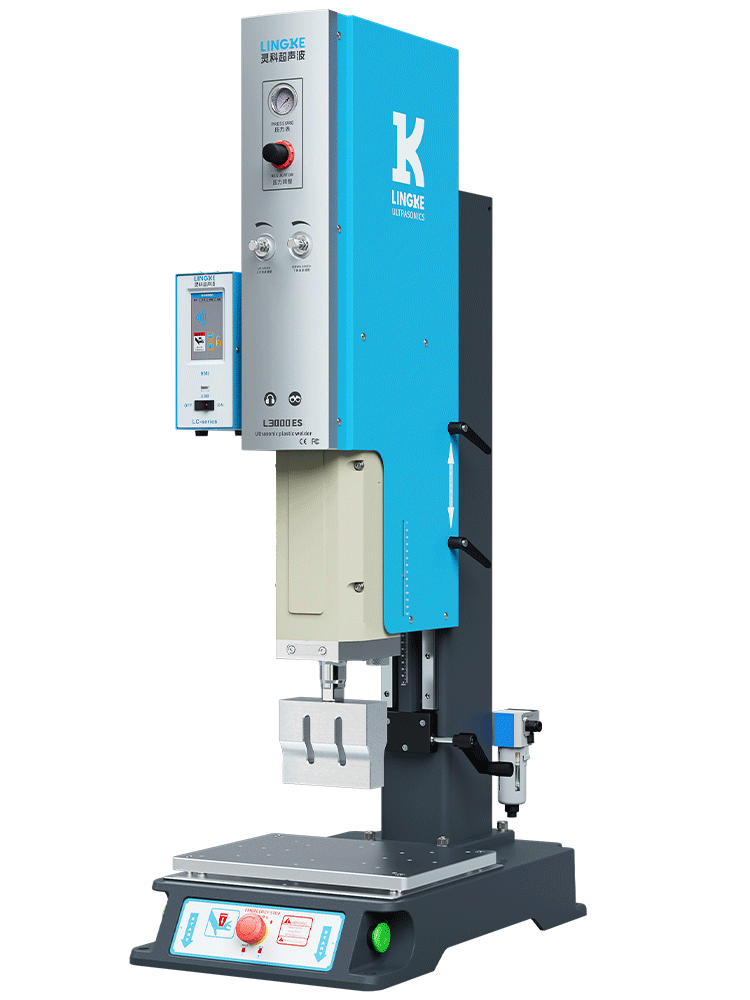

  • 15kHz-2000/2600/3200W L3000 ES(数字化/滑轨配置)超声波塑焊机
15kHz-2000/2600/3200W L3000 ES(数字化/滑轨配置)超声波塑焊机

超声波频率:15/20kHz        超声波功率:2000W / 2600W / 3200W

焊接模式:设有手动、时间、能量、功率模式

特点:立柱采用离强度滑轨连接设计, 确保焊接强度下压回升机械离强度, 高精密度;集成多种焊接控制技术;底模水平调节(选配:XY焊接平台);数据管理:自带储存或传送焊接资料,数据智能追踪;符合欧洲CE安全规范之操作模式

全国热线

+86 756 8626887

  • 产品详情
产品特点 Product feature

页面

01立柱采用离强度滑轨连接设计, 确保焊接强度下压回升机械离强度, 高精密度

02集成多种焊接控制技术

03底模水平调节(选配:XY焊接平台)

04数据管理:自带储存或传送焊接资料,数据智能追踪

05符合欧洲CE安全规范之操作模式

产品参数 Product Parameters
  • 机器型号L3000 ES
  • 频率15/20kHz
  • 额定功率对应表格
  • 输入电压AC220V
  • 焊头行程100mm
  • 机器行程80-464mm
  • 输出时间0.01-9.99s
  • 输入气压>0-7 bar
  • 焊接面积∅170-300mm
  • 操作开关双手启动
  • 压机尺寸见表格
  • 电箱尺寸430x230x108
b12cce4475224e65ad857d6270e8cbfa_2
技术规格 technical specifications

机型Model

L3000 ES

频率Frequency

20kHz

15kHz

功率Power

2000W

2600W

3000W

26 00W

3200W

输入电压Input Voltage

AC220V

AC220V

AC220V

AC220V

AC220V

气缸规格 Cylinder Size (mm)

63 ×75

63 ×75

80 ×75

63 ×75

80 ×75

机身行程 Machine Journey

128-464mm

108-445mm

128-445mm

80-400mm

80-410mm

输出时间Output Time

0.01-9.99s

0.01-9.99s

0.01-9.99s

0.01-9.99s

0.01-9.99s

输入气压Air Pressure

1 7bar

1 7bar

1 7bar

1 7bar

1 7bar

焊接面积 Welding Capability

Φ170mm

Φ22 0mm

Φ30 0mm

Φ22 0mm

Φ30 0mm

操作开关 Operation Switch

双手启动,前部有紧急制动,也可附加外部开关

Two-hand release,emergency stop button at the front, and adding external control switch supported

外形尺寸Size (mm)

680X400Xl552

430X230 X108

560X420Xl55

净重Weight

84kg

7.5kg

17.54kg



数字化电箱

  •               1. 触摸屏显示,内置各种参数电脑数字化,手动调节振幅大小
  •               2.功率输出采用数字化无极线性调节,最大超声功率可达到3000W,可应对各种焊接要求
  •               3.输出音波过载使、自动切断输出,有效保护电路
  •               4.每分钟高达135次的高速切换工作,可适配各种非标自动化设备焊接
  •               5.电路自动跟踪换能器频率,让信号的频率和换能器的谐振频率一致
  • resource/images/c0a260a580fe4d7fa3fd812609c38ff1_35.jpg

部分配件 Partial fitting

继电器:ORMON欧姆龙(日本)  电磁阀:AirTAC亚德客(台湾)

调压阀:Mindman金器(台湾)  节流阀:Mindman金器(台湾)

气缸:AirTAC亚德客(台湾)   滑轨:HIWIN(台湾) 开关:IDEC和泉(日本)


焊接应用 Welding application

适用于焊接汽车配件、打印耗材、玩具、日用品、美妆工具、无纺布、文件夹、环保袋、珠宝、钟表、铁路、航空等各行业等。
