  • 15kHz-2000/2600/3200W L3000 ES机型(模拟/滑轨配置)塑焊机
15kHz-2000/2600/3200W L3000 ES机型(模拟/滑轨配置)塑焊机

超声波频率:15/20kHz        超声波功率:2000W / 2600W / 3200W

方立柱:选用120×160mm无缝钢管方形⽴柱,增强立柱机械强度,稳定焊接品质。

控制面板:控制板面板功能器件设计丝印,清晰易操作;气缸行程75mm,(0-30mm)焊接行程可调节,双节流阀设计,分别可调节气缸上升下降速度,保证品质前提,最大限度提高生产效率。

机身升降:机身,发振筒重型直线滑轨承载,整体提升焊接精度;最小工作气压<1bar;精密伞齿轮与平面轴承配合控制机身升降,摇动摇盘更顺畅、省力 。

焊接模式:设有时间模式、能量模式、手动模式。


全国热线

+86 756 8626887

  • 产品详情
产品特点 Product feature

页面

01配置3.5⼨全彩⾼清触摸屏,数字化参数设定(模拟机型)

02开发设计外接辅助信号端⼝:卷带机,隔⾳罩,安全光栅等(模拟机型)

03电箱开发设计品质不良判断功能[选配](模拟机型)

04采⽤重压铸铝成型⼯艺,底部加粗加强筋设计,⾼精密CNC加⼯

05机⾝选⽤120×160mm⽆缝钢管⽅形⽴柱,增强⽴柱机械强度

06⽓缸⾏程75mm,焊接⾏程(0-15mm)可调

07精密伞⻮轮与平⾯轴承配合控制机⾝升降,摇动摇盘更顺畅、省⼒

产品参数 Product Parameters
  • 机器型号L3000 ES
  • 频率15/20kHz
  • 额定功率对应表格
  • 输入电压AC220V
  • 焊头行程100mm
  • 机器行程80-464mm
  • 输出时间0.01-9.99s
  • 输入气压>0-7 bar
  • 焊接面积∅170-300mm
  • 操作开关双手启动
  • 压机尺寸见表格
  • 电箱尺寸430x230x108
b12cce4475224e65ad857d6270e8cbfa_2
技术规格 technical specifications
机型 Type L3000 ES
频率 Frequency 15kHz 20kHz
功率 Power
2600W 3200W 2000W 2600W 3200W
输入电压 Input voltage
AC220V
焊头行程 Horn jo urney
100mm
机身行程 Machine journey
80-400mm 80-410mm
128-464mm 108-445mm 128-445mm
输出时间 Oscillation time
0.01-9.99s
输入气压 Air pressure
>0,≤7bar
焊接面积 Welding capability
Φ220 mm Φ300mm
Φ170mm
Φ220mm
Φ300mm
操作开关 Operation  Switch

双手启动,双⼿启动,前部有紧急制动,也可附加外部开关

Two-hand release,emergency stop but ton at the front, and adding external control switch supported.

外形尺寸 Siz e(mm)
压机Press
680×400×1552
电箱(数字化机型)Generator (Digital Type) 430×230×108
电箱(模拟机型)Generator(Analog Type)
560×420×155
重 We ight
压机Press
84kg
电箱(数字化机型)Generator (Digital Type)
8kg
电箱(模拟机型)Generator(Analog Type)
17.54kg
工作模式 Mode
L3000 ES数字化机型:时间模式/能量模式/⼿动调模
L3000 ES Model Digital Type : Time Mode/Energy Mode/Manual Mode

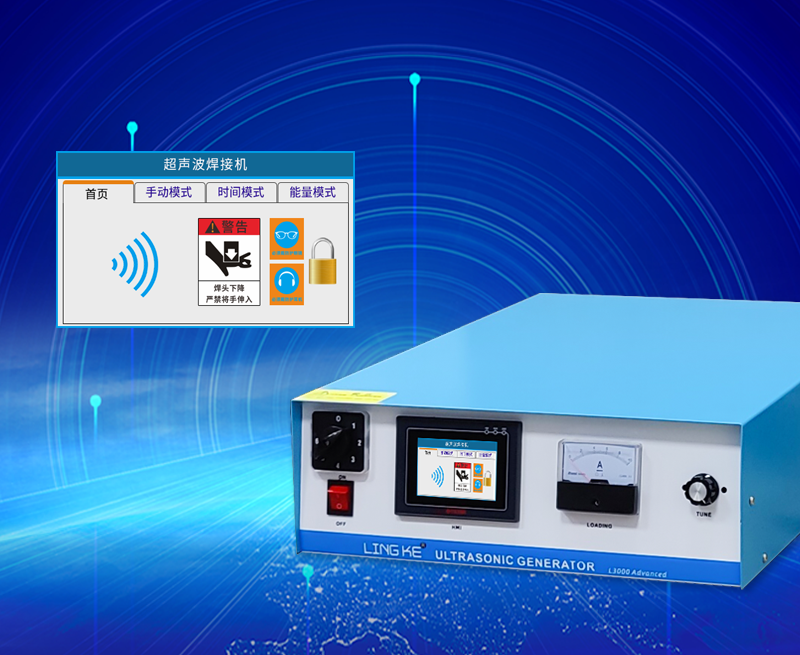

模拟电箱

  •               1. 触摸屏显示,内置各种参数电脑数字化,手动调节振幅大小
  •               2.功率输出采用数字化无极线性调节,最大超声功率可达到3000W,可应对各种焊接要求
  •               3.输出音波过载使、自动切断输出,有效保护电路
  •               4.每分钟高达135次的高速切换工作,可适配各种非标自动化设备焊接
  •               5.电路自动跟踪换能器频率,让信号的频率和换能器的谐振频率一致
  • resource/images/c0a260a580fe4d7fa3fd812609c38ff1_35.jpg

部分配件 Partial fitting

继电器:ORMON欧姆龙(日本)  电磁阀:AirTAC亚德客(台湾)

调压阀:Mindman金器(台湾)  节流阀:Mindman金器(台湾)

气缸:AirTAC亚德客(台湾)   滑轨:HIWIN(台湾) 开关:IDEC和泉(日本)


焊接应用 Welding application

适用于焊接汽配/灯饰、耗材/卫浴、电子/家电配件

灵科超声波塑焊机应用


灵科荣誉 Lingke honor

灵科超声波荣誉
