  • 15kHz-4200W L4000 ES数字化(滑轨配置)超声波塑焊机

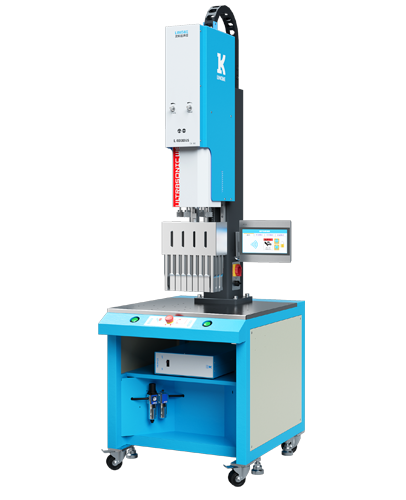

15kHz-4200W L4000 ES数字化(滑轨配置)超声波塑焊机

超声波频率:15kHz        超声波功率:4200W

应用领域:医疗、电子电器、打印耗材、家用电器、汽配行业、生活用品、包装、纺织业、文具玩具

电箱类型:数字化电箱

全国热线

+86 756 8626887

  • 产品详情
产品特点 Product feature

页面

01智能化系统,配置10⼨全彩⾼清智能触摸屏

02电箱有“夹紧输出”功能,控制底模开合

03独⽴外接安全光栅输⼊等信号端⼝,满⾜客⼾多功能诉求

04计数告警功能;独⽴RS485,232通讯端⼝,对接⾃动化设备

05数据存储及导出功能,实现数字化管理和监控

06焊接模式:时间、能量、压⼒、⾏程、连振

07采⽤重压铸铝成型⼯艺,底部加粗加强筋设计,⾼精密CNC加⼯,提升铸件精度及质感

产品参数 Product Parameters
  • 机器型号L4000 ES
  • 频率15kHz
  • 额定功率对应表格
  • 输入电压AC 220V
  • 焊头行程100mm
  • 机器行程80-437mm
  • 输出时间0.01-9.99s
  • 输入气压>0,≤7bar
  • 焊接面积∅350mm
  • 操作开关双手启动
  • 压机尺寸见表格
  • 电箱尺寸425x325x118
b12cce4475224e65ad857d6270e8cbfa_2
技术规格 technical specifications
机型 Type
L4000 ES
率  Frequency
15kHz
功率 P ower
4200W
输入电压 Inpu t voltage
AC220V
气缸规格 Cylinder Size(mm)
100×100
机身行程 Machine journey
80-437mm
输出时间 Oscillation time
0.01-9.99s
输入气压 Air pressure
>0,≤7bar
焊接面积 Wel ding capability
Φ350mm
操作开关 Operation  Switch

双⼿启动,前部有紧急制动,也可附加外部开关

Two-hand release,a nd em e rgency stop button at the front,and adding ex tern al control s wit c h supported.

外形尺寸Size(mm)
压机 Press 880×7488×2236
电箱(数字化电箱) Generator(Digital Type) 425×325×118
净重Weight 压机 Press
285kg
电箱(数字化电箱) Generator(Digital Type)
10kg
作模式  Mode
数字化机型:时间模式/能量模式
Digital Type:Time Mode/Energy Mode


部分配件 Partial fitting

继电器:ORMON欧姆龙(日本)  电磁阀:AirTAC亚德客(台湾)

调压阀:Mindman金器(台湾)  节流阀:Mindman金器(台湾)

气缸:AirTAC亚德客(台湾)   轴承:KOLMB(韩国) 开关:IDEC和泉(日本)


焊接应用 Welding application

适用于焊接汽配/灯饰、耗材/卫浴、电子/家电配件

灵科超声波塑焊机应用



灵科荣誉 Lingke honor

灵科专利证书220512
