超声波频率：15/20kHz 超声波功率：2000/2600/3200/4200W
工位：4工位/6/工位/8工位/10工位/12工位
特点：底模工件有感应光电开关；电眼感应双层定位，焊接精准度高；机械手采用步进电机控制，实现高精度定位；机身可前后调节，适用于各种大小工件的焊接
+86 756 8626887

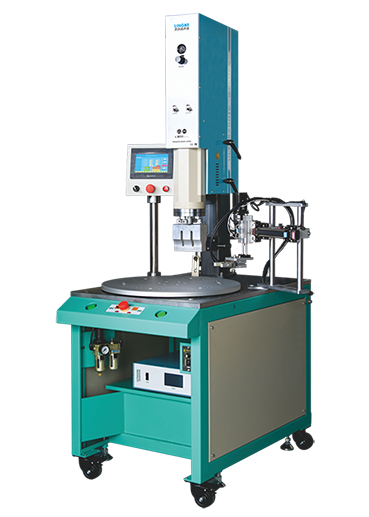

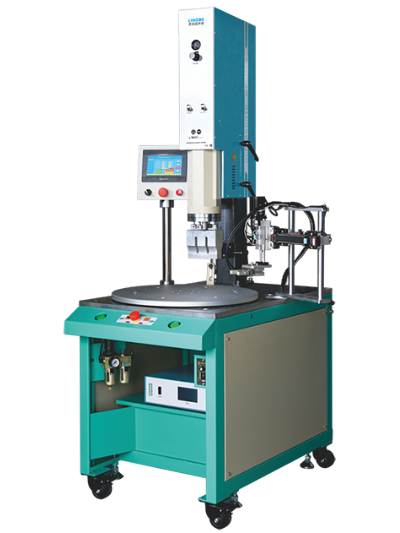

超声波自动转盘焊接机，是通过超声波原理，结合生产焊接需要，通过控制超声波焊接机的分割器，实现自动连续的超声波焊接；可配置自动化装置，自动放置原物料，半成品等，再经过自动焊接，取产品，达到全自动无人化生产操作。自动转盘式超声波焊接机适应于大批量产品焊接的厂家，有利于提高工作效率。
市场需求常见的有4/6/8/10/12工位等，其他类型根据需求定制，自动转盘焊接机再工业生产应用已经十分普及，有效提高生产率。
产品特点
Product feature
01底模工件有感应光电开关
02模组设计原点磁性开关
03电眼感应双层定位，焊接精准度高
04机械手采用步进电机控制，实现高精度定位
05机身可前后调节，适用于各种大小工件的焊接
Big picture display
technical specifications
|
机型 Model |
L3000 Standard ⾃动转盘机 |
L4000 Standard ⾃动转盘机 |
||||
| ⼯位 Tray |
4⼯位/6⼯位/8⼯位/10⼯位/12⼯位 |
|||||
|
频率 Frequency |
20kHz |
15kHz |
||||
|
功率 Power |
2000W |
2600W |
2600W |
3200W |
4200W |
|
|
输⼊电压 Input Voltage |
AC220V |
AC220V |
AC220V |
AC220V |
AC220V |
|
|
⽓缸规格 Cylinder Size（mm） |
63×75 |
63×75 |
63×75 |
80×75 |
100×100 |
|
|
输出时间 Oscillation Time |
0.01-9.99s |
0.01-9.99s |
0.01-9.99s |
0.01-9.99s |
0.01-9.99s |
|
|
输⼊⽓压 Air Pressure |
＞1,≤7bar |
＞1,≤7bar |
＞1,≤7bar |
＞1,≤7bar |
＞1,≤7bar |
|
|
转盘直径 Turntable Diameter |
Φ600mm |
Φ600mm |
Φ600mm |
Φ600mm |
Φ600mm |
|
|
操作开关 Operation Switch |
双⼿启动，前部有紧急制动，也可附加外部开关 Two-hand release,emergency stop button at the front,and adding external control switch supported. |
|||||
|
外形尺⼨ Size(mm) |
压机 Press |
1070×646×1812 |
1070×646×1812 |
1070×646×1812 |
1070×646×1812 |
970×760×2270 |
|
电箱 Generator |
415×256×116 |
415×256×116 |
415×256×116 |
425×235×118 |
425×235×118 |
|
|
净重 Weight |
机械臂宽 Arm Length |
916mm |
916mm |
916mm |
916mm |
916mm |
|
压机 Press |
195kg |
195kg |
195kg |
195kg |
290kg |
|
|
电箱 Generator |
7.5kg |
7.5kg |
7.5kg |
10kg |
10kg |
|
