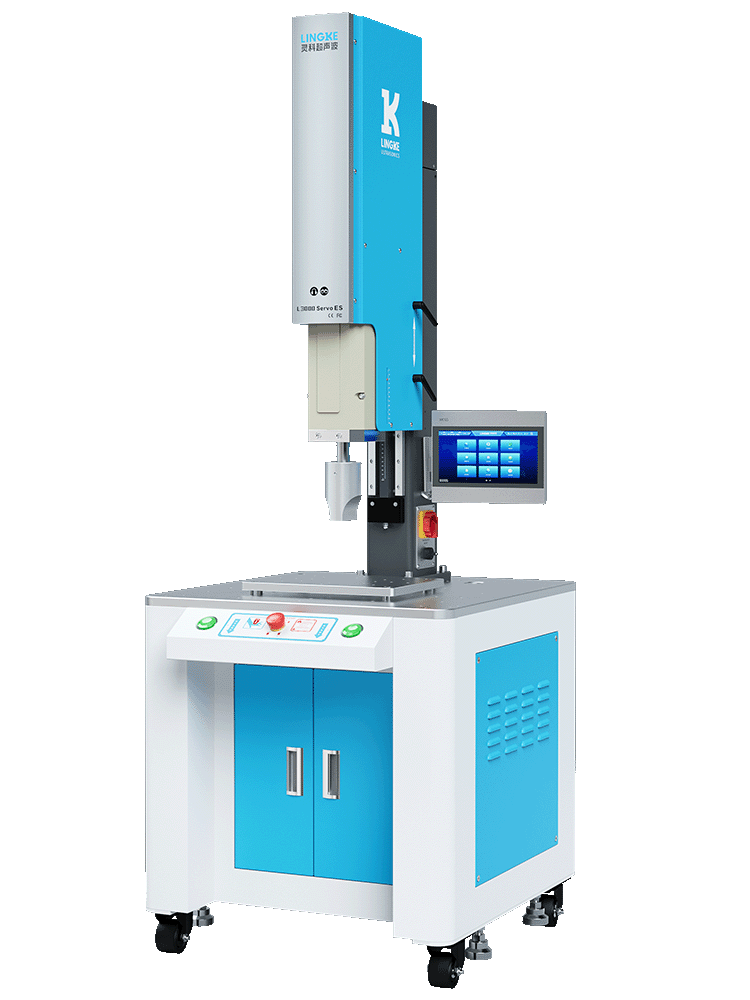

  • 灵科伺服超声波塑料焊接机 15kHz 2000/2600/3200W L3000 Servo ES 落地款W L3000 Servo ES 落地款_副本
灵科伺服超声波塑料焊接机 15kHz 2000/2600/3200W L3000 Servo ES 落地款W L3000 Servo ES 落地款_副本

超声波频率:15kHz        超声波功率:2000/2600/3200W

焊接模式:时间、能量、绝对⾏程、手动

特点:高精度伺服电机,精准控制;高清触摸屏,数字智能控制系统;支持焊接参数调整及监控;支持外接信号端口;支持焊接配方设置、存储及导出功能;符合国际CE、FCC认证标准

全国热线

+86 756 8626887

  • 产品详情
产品特点 Product feature

01立柱采用高强度滑轨连接设计,确保焊接强度,下压回升机械高强度和高精密度

02伺服行程控制系统,精密度10μm

03集成多种焊接控制技术

04底模水平调节(选配:XY焊接平台)

05故障自我检测功能,可检视机身各项开关功能

06数据管理:自带储存/传送焊接数据功能,便于数据智能追踪

07符合欧洲CE安全规范之操作模式

产品参数 Product Parameters
  • 机器型号L3000 Servo ES
  • 频率15kHz
  • 额定功率对应表格
  • 输入电压AC220V
  • 焊接精度10μm
  • 机身行程490mm
  • 输出时间0.001-9.99s
  • 内部振幅10%-100%
  • 焊接面积∅300mm
  • 操作开关双手启动
  • 压机尺寸见表格
  • 外形尺寸见表格
技术规格 technical specifications

机型 Model

L3000 ServoES 伺服超声波焊接机

频率 Frequency

20kHz

功率 Power

2000W

2600W 3200W

输入电压 Input Voltage

AC220V

焊头行程 Horn Stroke

95mm

机身行程 Machine Journey

490mm

输出时间 Oscillation Time

0.001-9.99s

焊接面积 Welding Capability

Φ170mm

Φ220mm
Φ300mm

操作开关 Operation Switch

双手启动,前部有紧急制动,也可附加外部开关

外形尺寸 Size(mm)

压机 Press

680×400×1567

电箱(数字机型) Generator (Digital Type)

422×98×220
净重Weight (压机 Press)


 104kg


产品优势 Product advantages

①4种操作模式:手动模式、时间模式、能量模式、绝对行程模式

②3种触发模式:时间触发、行程触发、从源起算时间

③5种智能管理:振幅管理、品质管理、配方管理、数据管理、安全管理

④2种压力控制:焊接压力控制、冷却压力控制

⑤智能控制反馈功能:故障自我检测功能、实时自动追频功能、锁频功能、电路恒压功能

⑥3种焊接应用模式:自动化流水线模式、欧洲安全模式、脉冲模式


焊接应用 Welding application

适用于焊接医疗器材、 汽车电子、 精密电子、

 液体过滤器、 U盘、 USB接插件、 手机配件等各行业, 市场前景广阔

灵科超声波塑焊机焊接应用
