  • 15/20kHz-1500~4200W L3000 Standard双头转盘焊接机
15/20kHz-1500~4200W L3000 Standard双头转盘焊接机

超声波频率:15/20kHz        超声波功率:1500/2600/3200/4200W

特点:一机多用,根据产品调节转盘机焊接头;

智能化自动化,提高生产效率和产量;

电眼感应双层定位,焊接精准度高

全国热线

+86 756 8626887

  • 产品详情
产品介绍 Product feature

超声波自动转盘焊接机,是通过超声波原理,结合生产焊接需要,通过控制超声波焊接机的分割器,实现自动连续的超声波焊接;可配置自动化装置,自动放置原物料,半成品等,再经过自动焊接,取产品,达到全自动无人化生产操作。自动转盘式超声波焊接机适应于大批量产品焊接的厂家,有利于提高工作效率。

市场需求常见的有4/6/8/10/12工位等,可安装2个以上的超声波机头,同时焊接多个胶件,批量处理被焊接塑料件。其他类型根据需求定制,自动转盘焊接机再工业生产应用已经十分普及,有效提高生产率。

产品特点

Product feature

01自动上料自动焊接,速度快,节省人工成本

02采用计算机中央控制,操作方便安全,焊接效率高

03电眼感应双层定位,焊接精准度高

04智能化自动化,提高生产效率和产量

05一机多用,根据产品调节转盘机焊接头

大图展示

Big picture display

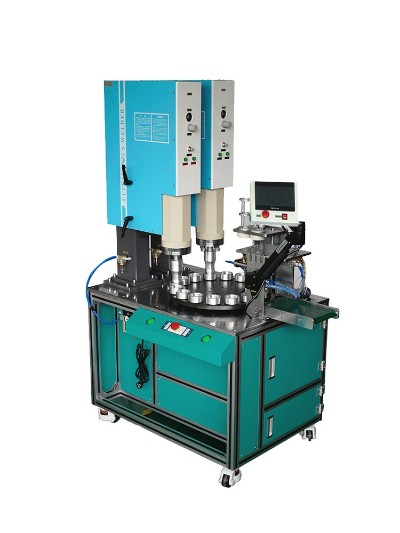

双头转盘机


技术规格

technical specifications


机型 Model


L3000 Standard ⾃动转盘
⼯位 Tray 4⼯位/6⼯位/8⼯位/10⼯位/12⼯位
频率 Frequency
20kHz
15kHz
功率 Power
2000W
2600W
2600W
3200W
4200W
输⼊电压 Input Voltage
AC220V
AC220V
AC220V
AC220V
AC220V
⽓缸规格 Cylinder Size(mm)
63×75
63×75
63×75
80×75
100×100
输出时间 Oscillation Time
0.01-9.99s
0.01-9.99s
0.01-9.99s
0.01-9.99s
0.01-9.99s
输⼊⽓压 Air Pressure
>0,≤7bar
>0,≤7bar
>0,≤7bar
>0,≤7bar
>0,≤7bar
转盘直径 Turntable Diameter
Φ600mm
Φ600mm
Φ600mm
Φ600mm
Φ600mm
操作开关 Operation Switch
双⼿启动,前部有紧急制动,也可附加外部开关
Two-hand release,emergency stop button at the front,and adding external control switch supported.

外形尺⼨

Size(mm)

压机 Press
1070×646×1812
1070×646×1812
1070×646×1812
1070×646×1812
970×760×2270
电箱 Generator
477×454×174
477×454×174
477×454×174
477×454×174
820×750×200

净重

Weight

机械臂宽 Arm Length
916kg
916kg
916kg
916kg
916kg
压机 Press
195kg
195kg
195kg
195kg
290kg
电箱 Generator
10.5kg
10.5kg
10.5kg
10.5kg
10.5kg
  • 本参数资料中,机器焊接面积参数仅供参考,具体情况需根据焊接面的形状、落差、塑胶件材质和焊线设计而确定。
