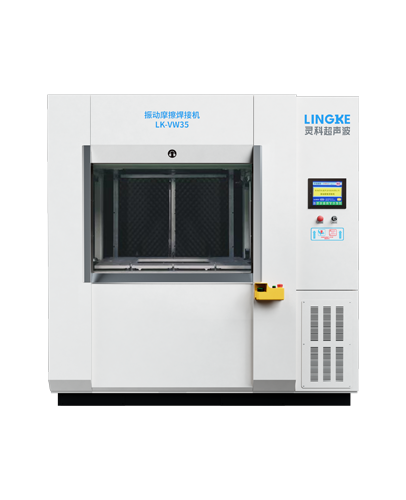

  • LK-VW35 灵科振动摩擦焊接机
LK-VW35 灵科振动摩擦焊接机

熔接模式设定:深度、时间

应用:多用千大型汽车零部件、塑胶产品、家电用品、办公自动化零件业。

特点:多种语言界面;易于操作的触控显示屏;多阶段熔接;储存操作条件;替换治具方便;装有隔音装置;

全国热线

+86 756 8626887

  • 产品详情
产品特点 Product feature

L3000 Plus 数字化机型(方立柱)

01使用高频率,摩擦效果高

02使用IGBT方式AMPA

03使用ASIC电站

04自动保持振幅恒定

05可控制输出功率

06熔接模式设定:深度、时间

07自动谐振功能

产品参数 Product Parameters
  • 机器型号LK-VW35
  • 焊接面积100cm2
  • 振幅0.7-1.8mm
  • 振动频率220-260Hz
  • 电压AC380V
  • 输入容量23KVA
  • 储存结果80个
  • 环境温度0-50℃
  • 台面行程500mm
  • 台面压力50-1500kg
  • 总机重量3700kg
L3000 Plus 灵科超声波塑焊机
技术规格 technical specifications

整机尺寸

Overall dimensions

宽1240mm长2204mm高2240m
Width 1240mm length 2204mm height 2240mm


上模具重量
Weight of upper mold

5~35Kg
焊接面积 Welding capability
100cm2
振幅 Amplitude
0.7-1.8mm
振动频率 Vibration frequency
220-260HZ
负载振动输出 Load vibration output
15KW
电压 Voltage

AC380V, 3相

AC380V,3 phase

输入容量 Input capacity
23KVA
系统控制 System control
PLC三菱FX3U PLC Mitsubishi FX3U
触摆屏 Touch screen
三菱GT11系列 Mitsubishi GT11 series
熔接方式 Welding mode
时间模式、 深度模式 Time mode,depth mode
储存结果 Store Results
80个 80pcs
焊接结果分析 Analysis of welding results

合格、 不合格 Qualified,unqualified

多阶段压力控制 Multi stage pressure control

环境温度 Ambient temperature
0-50°C
台面行程 Table travel
500mm
台面移动速度 Table moving speed
250mm/s(最大) 250mm/s(maximum)
台面压力 Table pressure
50-1500kg
安全门开启空间 Opening space of safety door
宽1150mm高790mm 1150mm width and 790mm height
总机重量 Total weight
3700kg


产品优势 Product advantages

LK-VW35线性振动摩擦焊接机是专用千焊接大型或不规则形状热塑性工件的塑料焊接设备。该设备最大可以焊接100cm2而的大型不规则塑料工件及多种较小尺寸的塑料工件。LK-VW35配备数字振动变频功率源,具有自动谐振和频率自动追踪调整频率功能。本机使用便千操作的触摸屏控制显示及专业控制软件。熔接强度高、品质好,多用千大型汽车零部件、塑胶产品、家电用品、办公自动化零件业。

焊接应用 Welding application

适用于焊接汽车转向灯一出三、 较小后尾灯、汽车后尾灯、马桶水箱、

汽车仪表盘、铝电池盒、小示宽灯、各种滤清器等
