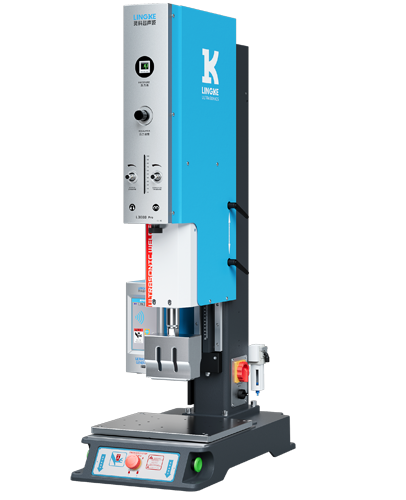

  • 20kHz-2000~4000W L3000 Pro机型数字化超声波塑焊机
20kHz-2000~4000W L3000 Pro机型数字化超声波塑焊机

超声波频率:15/20kHz        超声波功率:2000W / 3000W / 4000W

应用领域:医疗、电子电器、打印耗材、家用电器、汽配行业、生活用品、包装、纺织业、文具玩具

电箱类型:数字化电箱

全国热线

+86 756 8626887

  • 产品详情
产品特点 Product feature

页面

01多种焊接异常报警,实时跟进焊接状况

02实时频率自动追踪、数据导出,易于自动化控制

03模具阻抗分析、过载、换能器电压等保护

04水平板全钢制,高精度CNC设备加工

05焊头行程100mm, (0-80mm) 焊接行程可调节

06立柱采用一体成型方形立柱,减少后仰

07双手启动,前部有紧急制动按钮,可外部开关控

产品参数 Product Parameters
  • 机器型号L3000 Pro
  • 频率15/20kHz
  • 额定功率对应表格
  • 输入电压AC220V
  • 焊头行程100mm
  • 机身行程80-430mm
  • 输出时间0.01-9.99s
  • 输入气压>0,≤7 bar
  • 焊接面积∅170-330mm
  • 操作开关双手启动
  • 压机尺寸见表格
  • 电箱尺寸436x124x278
b12cce4475224e65ad857d6270e8cbfa_2
技术规格 technical specifications

机型 Type L3000 Pro

Frequency
20kHz
15kHz

功率 Power
2000W
3000W
3000W
4000W

输入电压 Input voltage
AC220V

焊头行程 Horn journey
0-80mm

机身行程 Machine journey
80-430mm 80-430mm
80-379mm
70-420mm

输出时间 Oscillation time
0.01-9.99s

输入气压 Air pressure
>0,≤7 bar

焊接面积 Welding capability
Φ170mm
Φ260mm
Φ260mm
Φ330mm

操作开关 Operation Switch

双手启动,前部有紧急制动,也可附加外部开关

Two-hand start,and emergency break button at front,extemal switches are optional


外形尺寸Size(mm) 压机Press
680x464x1568

电箱(数字化机型) Generator(Digital)
436x124x278

净重Weight 压机Press
114.0kg

电箱(数字化机型) Generator(Digital)
8.5kg

工作模式Mode

数字化机型:时间模式/能量模式/压⼒模式/连振模式/手动调模

Digital Type:Time Mode/Energy Mode/Pressure Mode/Continuous Mode/Manual Mode

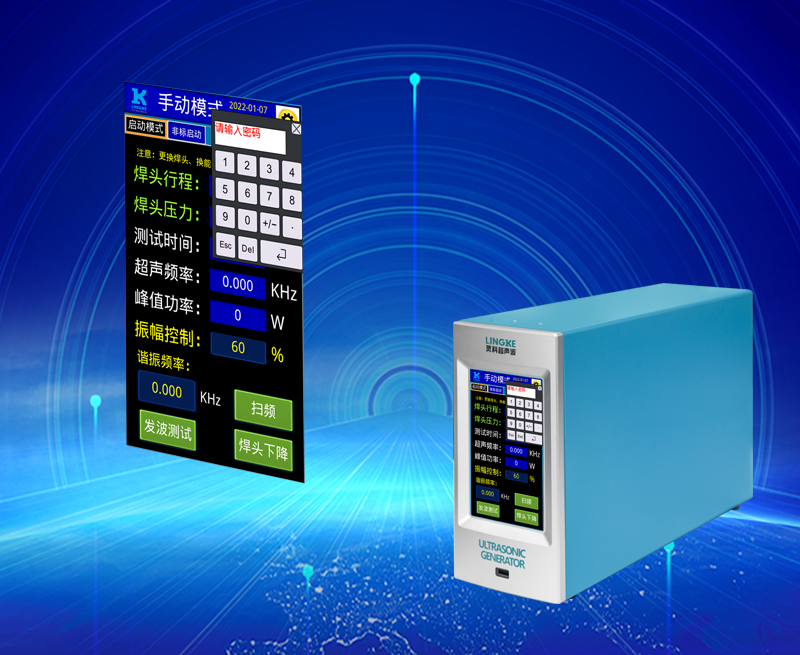

数字化电箱

  •               1. 7寸全彩高清触摸屏,全数字设置,操作智能化。
  •               2.控制板面板功能器件设计丝印,清晰易操作;数字化压力显示,双节流阀设计,分别可调节气缸上升下降速度。保证品质前提,最大限度提高生产效率。
  •               3.电路设计短路保护装置,过流,过压,过载保护。
  •               4.独立RS485,232通讯端口,可快速对接自动化设备。
  •               5.搜频宽度2kHz, 换能器系统通配性更广;开发设计自动扫频功能控制模块,自动周期性扫描换能器系统的谐振点,补偿换能器系统因温度变化带来的频率偏移 。
  • resource/images/978d25214bec460a9f5500cdfe8cea64_2.jpg

部分配件 Partial fitting

继电器:ORMON欧姆龙(日本)  电磁阀:AirTAC亚德客(台湾)

调压阀:Mindman金器(台湾)  节流阀:Mindman金器(台湾)

气缸:AirTAC亚德客(台湾)   滑轨:HIWIN(台湾) 开关:IDEC和泉(日本)

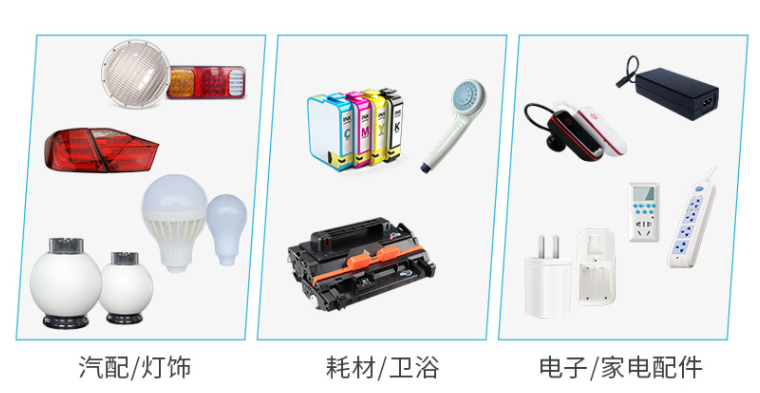

焊接应用 Welding application

适用于焊接汽车配件、打印耗材、玩具、日用品、美妆工具、无纺布、文件夹、环保袋、珠宝、钟表、铁路、航空等各行业
