超声波频率:15/20kHz 超声波功率:2000W / 3000W / 4000W
焊接模式:开发多种焊接模式,设有时间、能量、压力、行程、连振5大模式。
特点:设有安全,快速,非标3种启动模式。
机身,发振筒重型直线滑轨承载,智能电控升降,稳定性更强,整体提升焊接精度;最小工作气压<1bar。
集成双电磁阀设计,气缸行程100mm,(0-80mm)焊接行程可调节,提升焊接质量的同时提高焊接效率。
新型法兰盘设计,换能器连接采用高频接头,360°旋转对位,前面板、立柱设有刻度尺,精准快速调模。
搜频宽度2KHz, 换能器系统通配性更广;开发设计自动扫频功能控制模块,自动周期性扫描换能器系统的谐振点,补偿换能器系统因温度变化带来的频率偏移 。
+86 756 8626887
01智能化系统,配置10⼨全彩⾼清智能触摸屏
02电箱有“夹紧输出”功能,控制底模开合
03安全光栅:“独⽴外接安全光栅输⼊等信号端⼝,满⾜客⼾多功能诉求”
04计数告警功能;独⽴RS485,232通讯端⼝,对接⾃动化设备
05数据存储及导出功能,实现数字化管理和监控
06焊接模式:时间、能量、压⼒、⾏程、连振
07采⽤重压铸铝成型⼯艺,底部加粗加强筋设计,⾼精密CNC加⼯,提升铸件精度及质感
机型 Type |

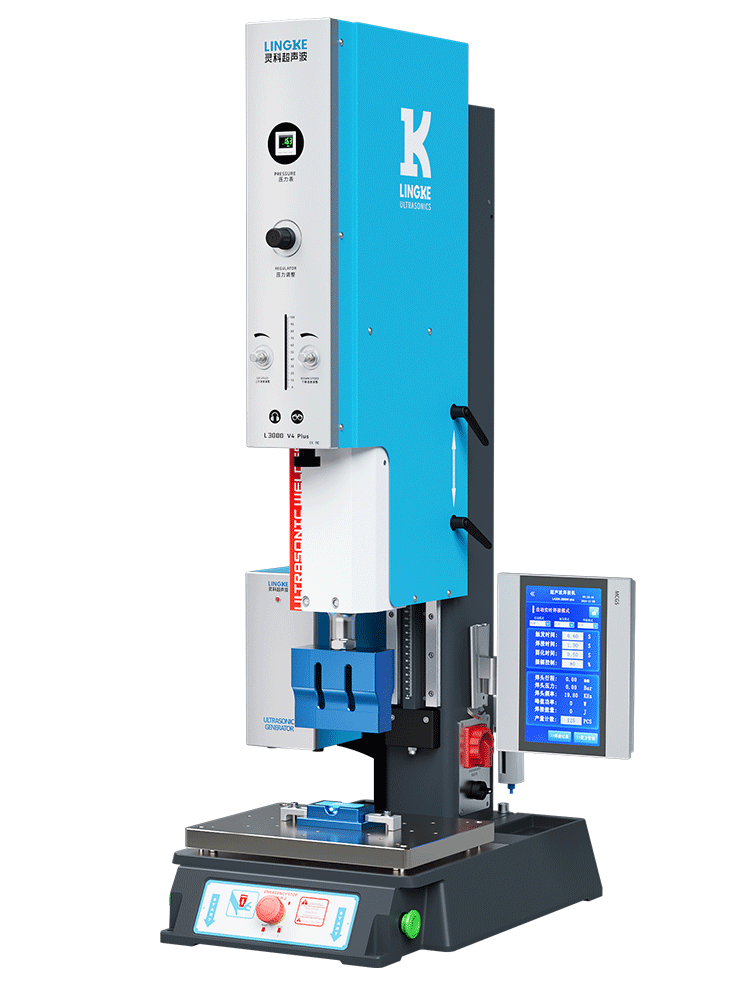

L3000 Plus |
||||
频率 Frequency |
20kHz |
15kHz |
|||
功率 Power |
2000W |
3000W |
3000W |
4000W |
|
输入电压 Input voltage |
AC220V |
||||
焊头行程 Horn journey |
0-80mm |
||||
机身行程 Machine journey |
80-430mm |
80-430mm |
80-379mm |
80-420mm |
|
输出时间 Oscillation time |
0.01-9.99s |
||||
输入气压 Air pressure |
>0,≤7 bar |
||||
焊接面积 Welding capability |
Φ170mm |
Φ260mm |
Φ260mm |
Φ330mm |
|
操作开关 Operation Switch |
双手启动,前部有紧急制动,也可附加外部开关 Two-hand start,and emergency break button at front,extemal switches are optional |
||||

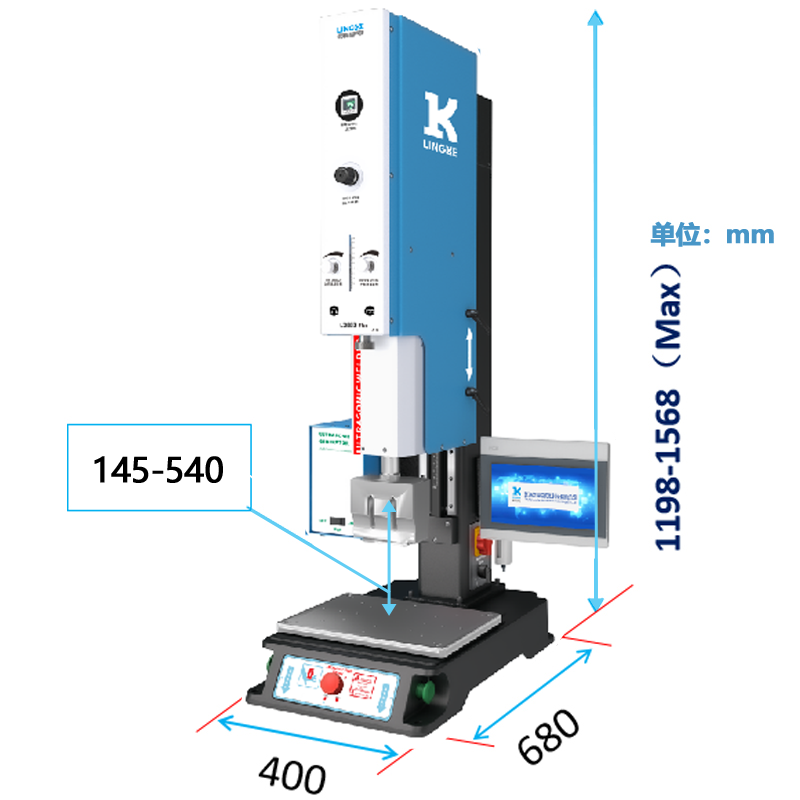

外形尺寸Size(mm) |
压机Press |
650x400x1568 |
|||
电箱(数字化机型) Generator(Digital) |
436x124x278 |
||||
净重 Weight |
压机Press |
117.0kg |
|||
电箱(数字化机型) Generator(Digital) |
8.5kg |
||||
工作模式Mode |
数字化机型::时间模式/能量模式/⾏程模式/压⼒模式/连振模式/手动调模 Digital Type:Time Mode/Energy Mode/Distance Mode/Pressure Mode/Continuous Mode/Manual Mode |
①6种焊接模式,系统内置焊接记录查询,保存焊接记录及导出
②100mm气缸行程,焊接行程(0-80mm),可最大程度减少气缸的动作时间
③多种功率选择,系统内置10-100%振幅数字可调,可适用于不同熔点的热塑性材料
④新型法兰盘设计,换能器连接器采用高频接头,360°旋转对位,精准调模
⑤双手启动按钮,漏电保护,接地保护,保障操作者的安全
适用于焊接汽车配件、打印耗材、玩具、日用品、
美妆工具、无纺布、文件夹、环保袋、珠宝、钟表、铁路、航空等各行业
