  • 15kHz-3000/4000W L3000 Pro 数字 灵科超声波焊接机
15kHz-3000/4000W L3000 Pro 数字 灵科超声波焊接机

超声波频率:15/20kHz        超声波功率:2000W / 3000W / 4000W

焊接模式:手动、时间、能量、连振模式、功率模式

特点:高精度伺服电机,精准控制;高清触摸屏,数字智能控制系统;支持焊接参数调整及监控;支持外接信号端口;支持焊接配方设置、存储及导出功能;符合欧洲CE安全规范之操作模式

全国热线

+86 756 8626887

  • 产品详情
产品特点 Product feature

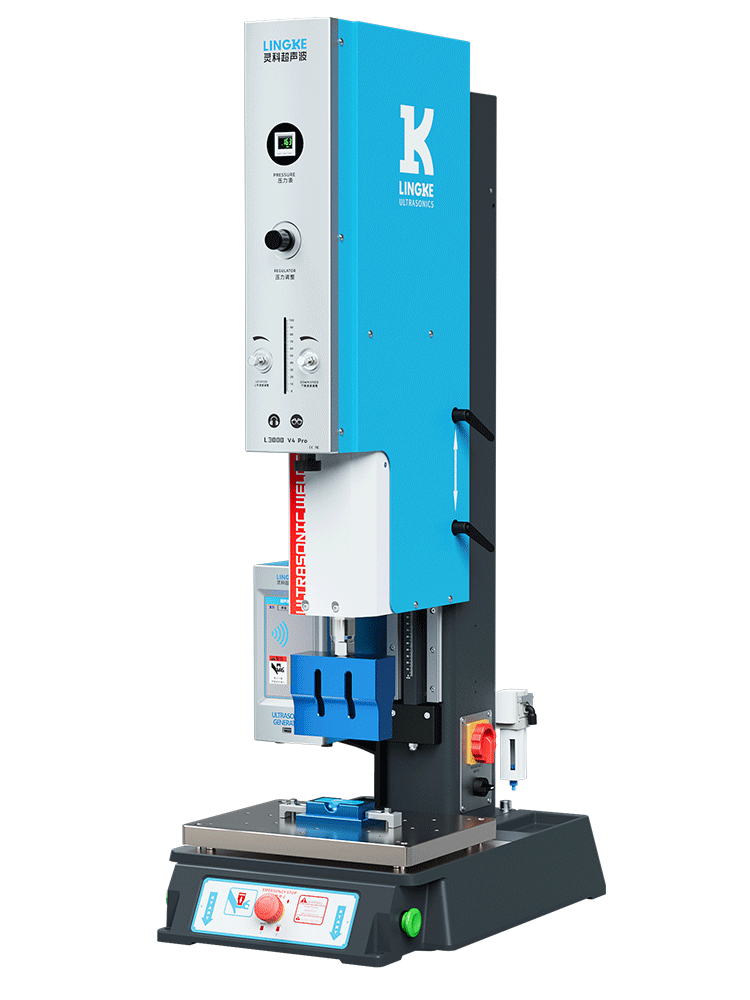

页面

01立柱采用高强度滑轨连接设计, 确保焊接强度,下压回升机械高强度和高精密度

02集成多种焊接控制技术

03底模水平调节(选配:XY焊接平台)

04数位化控制压力触感检测套件

05数据管理:自带储存/传送焊接资料, 便于数据智能追踪

06符合欧洲CE安全规范之操作模式

产品参数 Product Parameters
  • 机器型号L3000 Pro
  • 频率15/20kHz
  • 额定功率对应表格
  • 输入电压AC220V
  • 气规格缸80×100
  • 机身行程80-430mm
  • 输出时间0.01-9.99s
  • 输入气压>1,≤7 bar
  • 焊接面积∅170-330mm
  • 操作开关双手启动
  • 压机尺寸见表格
  • 电箱尺寸436x124x278
b12cce4475224e65ad857d6270e8cbfa_2
技术规格 technical specifications

机型 Model

L3000 Pro

频率 Frequency

20kHz

15kHz

功率 Power

2000W

3000W

3000W

4000W

输入电压 Input Voltage

AC220V

AC220V

AC220V

AC220V

气缸规格 Cylinder Size (mm)

80X100

80X100

80X100

80X100

机身行程 Machine Journey

80-430mm

80-430mm

80-398 mm

80-42 0mm

输出时间 Output Time

0.01-9.99S

0.01-9.99S

0.01-9.99S

0.01-9.99S

输入气压 Air Pressure

>l, 7bar

>l, 7bar

>l, 7bar

>l, 7bar

焊接面积 Welding Capability

Φ170mm

Φ26 0mm

Φ26 0mm

Φ33 0mm

操作开关 Operation Switch

双手启动,前部有紧急制动, 也可附加外部开关

外形尺寸 Size (mm)

680×464×1568

436×124×278

净重 Weight

114kg

8kg




产品优势 Product advantages

①控制精度:压力精度0.01bar,时间精度0.01秒

②5种智能管理:振幅管理、 品质管理、配方管理、数据管理、安全管理

③2种触发模式:时间触发、压力触发

④3种压力控制:触发压力控制、焊接压力控制、冷却压力控制

⑤3种焊接应用模式:自动化流水线模式、欧洲安全模式、脉冲模式

⑥智能控制反馈功能:实时自动追频功能、 锁频功能,电路恒压功能

⑦物联功能:RS232/485数据对接、打印机输出

⑧5种操作模式:手动模式、 时间模式、 能量模式、 绝对行程模式、连振模式、功率模式



焊接应用 Welding application

适用于焊接医疗器材、 汽车电子、 精密电子、 液体过滤器、 U盘、 USB接插件、 手机配件等各行业, 市场前景广阔

灵科超声波塑焊机焊接应用
